Tek sıra Japonya NSK açılı temas topu rulmanı 7316B Hızlı teslimat NTN 7316B açılı temas topu rulmanı
TÇemberli temas küre rulmanlarının kısa bir açıklaması:
Tek satır açısal temas
Tek sıra açılı kontakt top rulmanları, yüksek ve düşük omuzlu yarış yollarına sahiptir.NTN, fabrikada rulmanları önceden yükleyebilir, böylece rulman kullanıma verildiğinde doğru yük oluşurBu serideki rulmanlar belirli bir iç boşluk ile monte edilir, böylece yük altında belirli bir temas açısına sahip olurlar.Çoğu durumdaAyrıca 15 temas açısı olan fenolik reçine kafesleri ile özel yüksek hızlı rulmanlar sunuyoruz.
Çifte Satır Çaplı Temas
Çifte sıra açılı temas küre rulmanları, çift yarış yolu olan iç ve dış halkalara sahiptir.İki sıra, temas açısı arkaya arkaya tek sıra rulman çiftine benzer şekilde ilişkilidirNTNs 5200 ve 5300 serileri sürekli yarışlar sunar ve her iki yönde de itiş yükleri taşıyabilir.Bu yüzden onları, halkaların çentikleri olmayan yüzüne karşı hareket eden itme yükü ile monte etmek gerekir.
Evrensel tasarım
Evrensel tasarımlı tek sıra açılı kontakt top rulmanları UA, UL veya UO soneklerine sahiptir ve X, O veya tandem düzeninde çiftler halinde veya grup halinde monte edilmek üzere tasarlanmıştır.Bu rulmanlar gerekli herhangi bir düzenlemede monte edilebilirTandem düzenlemeleri için, bölüm bağlantısındaki kılavuzlara dikkat edin.
UA sonek küçük eksenel iç boşluğu, UL sonek hafif önceden yüklenme ve UO sonek X veya O düzeninde boşluktan kurtulmayı gösterir.
rulmanları sipariş ederken rulman çiftlerinin veya rulman gruplarının sayısı değil toplam rulman miktarı belirtilmelidir.
Mühürleme
2RS sonekleri ile rulmanlar her iki tarafta da dudak mühürleri vardır.
Yağlama
Her iki tarafında da dudak mühürleri olan rulmanlar yüksek kaliteli bir yağla yağlanır ve ömür boyu yağlanır.
Açık rulmanlar ve bir tarafında mühürlü rulmanlar yağlanmaz.
Ya da petrol.
Çalışma sıcaklığı
Açık açılı temas küre rulmanları -30 °C'den +150 °C'ye kadar çalışma sıcaklıklarında kullanılabilir. D çapı > 240 mm olan rulmanlar +200 °C'ye kadar boyutsal olarak kararlıdır.
Cam lifle güçlendirilmiş poliamidden yapılmış kafesli açılı temas küre rulmanları, kafes malzemesi tarafından sınırlanan +120 °C'ye kadar çalışma sıcaklıklarına uygundur.
Kapalı rulmanlar, yağlayıcı ve kapama malzemesi tarafından sınırlanan -30 °C ila +110 °C arasında çalışma sıcaklıklarına uygundur.
Kafesler
Cam lifle güçlendirilmiş poliamidden yapılmış katı kafesli açısal temas küre rulmanları TVP veya TVH soneklerine sahiptir.
Katı tunç kafeslerin sonekleri MP'dir.
Lagerler aynı zamanda evrensel olarak uygulanabilir yaprak çelik pencere kafesleri (sonek JP) ile de mevcuttur.
Polyamidin PE katkı maddeleri ile sentetik yağlara ve yağlayıcılara karşı kimyasal dayanıklılığını kontrol edin.
Yaşlanmış yağ ve yağdaki katkı maddeleri, yüksek sıcaklıklarda plastik kafeslerin çalışma ömrünü etkileyebilir.
Yağı değiştirme aralıklarına uyulmalıdır.
NT1 Tek sıra açılı temas küre rulmanı 7300 serisi 7316BL1G:
| Ürün Tanımı |
| d |
80 mm |
| D |
170 mm |
| B |
39 mm |
| a) |
72 mm |
| Temas açısı, a |
40 ° |
| Dakika |
2.1 mm |
| r1s min |
1.1 mm |
| Radial açıklık sınıfı |
KN |
| Kütle |
4.23 kg |
| Marka |
NTN |
| Ürün performansı |
| Dinamik yük, C |
135 kN |
| Statik yük, C0 |
109 kN |
| Yorgunluk sınır yükü, Cu |
4.45 kN |
| Nlim (yağ) |
5,100 rpm |
| Nlim (yağ) |
3,800 rpm |
| Min çalışma sıcaklığı, Tmin |
-40 °C |
| Maksimum çalışma sıcaklığı, Tmax |
120 °C |
Köşe temas küre rulmanları 7316BL1G Uygulamalar:
Tek satır: alet makinesinin yuvası, yüksek frekanslı motor, gaz türbini, santrifüj, diferansiyel çarkı, küçük otomobillerin ön tekeri vb.
Çift sıra: yağ pompası, kök üfleyicisi, hava kompresörü, her türlü vites kutusu, yakıt enjeksiyon pompası, baskı makineleri vb.
Açıksal temas küre rulmanı:
| isimlendirme |
Boyutları |
| d (mm) |
D (mm) |
B (mm) |
| 7200 BECBP |
10 |
30 |
9 |
| 7201 BECBP |
12 |
32 |
10 |
| 7202 BECBP |
15 |
35 |
11 |
| 7202 BECBP |
15 |
35 |
11 |
| 7203 BECBP |
17 |
40 |
12 |
| 7303 BECBP |
17 |
47 |
14 |
| 7204 BECBP |
20 |
47 |
14 |
| 7304 BECBP |
20 |
52 |
15 |
| 7302 BECBP |
15 |
42 |
13 |
| 7204 BECBP |
20 |
47 |
14 |
| 7304 BECBP |
20 |
52 |
15 |
| 7205 BECBP |
25 |
52 |
15 |
| 7305 BECBP |
25 |
62 |
17 |
| 7206 BECBP |
30 |
62 |
16 |
| 7206 BEGBP |
30 |
62 |
16 |
| 7207 BECBP |
35 |
72 |
17 |
| 7307 BECBP |
35 |
80 |
21 |
| 7208 BECBP |
40 |
80 |
18 |
| 7308 BECBP |
40 |
90 |
23 |
| 7209 BECBP |
45 |
85 |
19 |
| 7309 BECBP |
45 |
100 |
25 |
| 7210 BECBP |
20 |
90 |
50 |
| 7215 BECBP |
75 |
130 |
25 |
| 7315 BECBP |
75 |
160 |
37 |
| 7216 BECBP |
80 |
140 |
26 |
| 7316 BECBP |
80 |
170 |
39 |
| 7217 BECBP |
85 |
150 |
28 |
| 7317 BECBP |
85 |
180 |
41 |
| 7218 BECBP |
90 |
160 |
30 |
| 7318 BECBP |
90 |
190 |
43 |
| 7219 BECBP |
95 |
170 |
32 |
| 7319 BECBP |
95 |
200 |
45 |
| 7220 BECBP |
100 |
180 |
34 |
| 7306 BECBP |
30 |
72 |
19 |
| 7310 BECBP |
27 |
110 |
50 |
| 7211 BECBP |
21 |
100 |
55 |
| 7311 BECBP |
55 |
120 |
29 |
| 7212 BECBP |
60 |
110 |
22 |
| 7312 BECBP |
60 |
130 |
31 |
| 7213 BECBP |
65 |
120 |
23 |
| 7313 BECBP |
65 |
140 |
33 |
| 7214 BECBP |
70 |
125 |
24 |
| 7314 BECBP |
70 |
150 |
35 |
| 7320 BECBP |
100 |
215 |
47 |
| 7221 BECBP |
105 |
190 |
36 |
| 7321 BECBP |
105 |
225 |
49 |
| 7222 BECBP |
110 |
200 |
38 |
| 7322 BECBP |
110 |
250 |
50 |

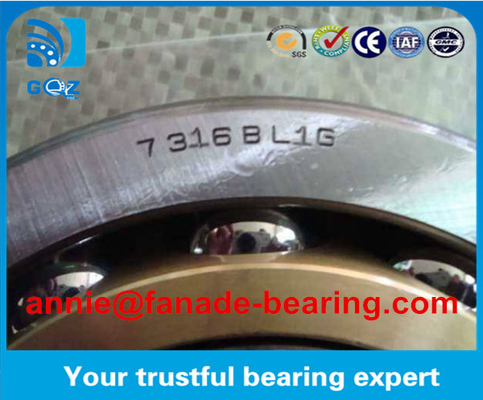

Köşe temas top yatak resimleri:
