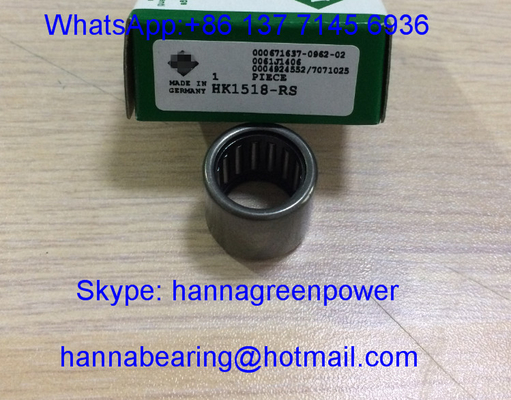

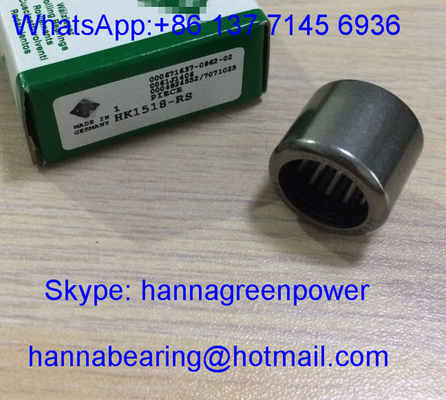

HK1518 / HK1518-RS İğneli Rol rulman / HK1518RS Açık uçlu 15x21x18mm çekilmiş fincan rulman

1Ürün Genel Görünümü

HK1518, HK1518-RS ve HK1518RS, iç halkası olmayan metrik tek sıra açık çekilmiş bardak iğneli rulo rulmanlarıdır, tek bir çekirdek boyutu Fw = 15mm rulo iç çapı, dış çapı D = 21mm,Toplam genişliği C=18mm. HK serisi, açık yapıyla entegre bir parça damgalanmış ince çelik dış bardağı benimsiyor, kurulum için doğrudan konut müdahale deliğine basılıyor,Ek sabitleme aksesuarları gerekmez..

• HK1518: Lastik mühürsüz temel açık tip, mükemmel ısı dağılımı, temiz, kuru iç çalışma ortamları için uygundur;
• HK1518-RS / HK1518RS: Aynı tek dudaklı NBR temas lastikli mühürlü versiyon için iki farklı işaretleme kodu, ince tozları engellemek için bir tarafa monte edilmiş RS mühür,Hafif kirli üretim atölyeleri için kesme sıvısı ve hafif nem.

Dökümlü çelik kafes, ultra dar radyal kesim altında son derece yüksek radyal yük kapasitesine ulaşmak için yoğun iğne silindirlerini eşit bir şekilde ayırır.Eşleşen kurulum şaftı yüzeyi, iç yarış yolu olarak hizmet etmek için ayna üstü kaplama ile HRC60 ∼64'e kadar söndürülmelidir.Bu serinin sadece saf radyal yükü taşıması, miniatür vites kutuları, el aletleri, tekstil gerilim silindirleri, otomasyon döner kaydırma parçaları,Mikro-hidrolik valfler ve sınırlı radyal montaj alanına sahip hafif tarım makineleri aktarım sistemleri.

Proje için 24 saat içinde bir teklif alın.

2. Teknik Özellikler

Birleşik Temel Standart Parametreleri

Fw (İğne montajının iç çapı): 15 mm
Dış çapı D: 21 mm
Toplam Genişliği C: 18 mm
Yapı: Açık çekilen bardak iğne rulmanı üzerinden tek sıra, iç halka yok, damgalanmış çelik rulo tutma
Malzeme: Çekilmiş bardak ve iğne yuvarlakları GCr15 yüksek karbonlu kromlu rulman çelik
Standart radyal boşluk: CN normal boşluk
Referans yağ sınırlama dönme hızı: 15000 r/min
Yağ yağlama sınırlama dönüş hızı: 18800 r/min
Gerekli eşleşen ocağın sertliği: HRC60?? 64 aynalı üst kaplama
Minimum boşluk r: 0,6 mm

HK1518

Dükkan: İki ucu da açık, lastik damgası yok
Dinamik yük Cr: 11300 N
Statik yük Cor: 14700 N
Yorgunluk yükü limiti Pu: 2010 N
Net ağırlığı: 0,0145 kg

HK1518-RS / HK1518RS

Sıfırlama: Tek taraflı RS NBR temas lastik toz mühürü, aynı mühürlenmiş yapı için iki parça numarası
Dinamik yük Cr: 10950 N
Statik yük Cor: 14250 N
Yorgunluk yükü limiti Pu: 1950 N
Net Ağırlık: 0,0149 kg
Tam boyut çizimleri ve üç modelin tam teknik yük verileri müşteri talebi üzerine mevcuttur.

3Ana Avantajları

1. Entegre ince çelik çekilmiş fincan baskı-uygulama tasarımı, doğrudan çatal halkalar veya konumlandırma kolları olmadan konut müdahale deliğine basılır, montaj parçalarını ve işgücü maliyetini azaltır
2. Ultra ince radyal kesit ekipman radyal işgal alanını en aza indirir, miniatürlü kompakt şanzıman yapısal tasarım gereksinimlerine mükemmel bir şekilde eşleşir
3. İki yapısal seçenek (açık / tek RS mühürlü) ana çalışma koşullarını kapsar: temiz kuru ve nemli tozlu üretim ortamları;HK1518-RS ve HK1518RS, farklı işaretleme standartlarına sahip aynı mühürlü üründür.
4. Yoğun iğne yuvarlak düzeni, olağanüstü radyal sertlik ve ağır yük kapasitesi, sık başlama-durma hafif çarpma yükleri altında sabit sürekli orta hızlı çalışma sağlar
5. Hafif çaplı çelik kafes, uzun döngü sürekli ekipman çalışması için tekdüze yuvarlak rehberliği, düşük sürtünme kaybı ve verimli ısı dağılımını sağlar.
6. Özelleştirilebilir seçenekler arasında çift taraflı 2RS kompozit mühürleri, genişletilmiş C3 radyal boşluğu, paslanmaz çelik anti pas çekilmiş fincan, OEM lazer işareti ve yüksek sıcaklığa dayanıklı yağ dolumu bulunur.
   Ev işleme süreçlerini etkili bir şekilde basitleştirmek ve kompakt şaft uçlu vites montajlarının kullanım ömrünü uzatmak

4Uygulamalar

Bu HK1518 / HK1518-RS / HK1518RS çoklu özellikli açık çekilmiş fincan iğne yuvarlak rulman seti aşağıdaki kompakt hafif ve orta endüstriyel ekipmanlar için yaygın olarak eşleştirilir:

• Minyatür redüksiyon vitesleri, küçük vites kutusu döner ocağı destekleme takımları
• El elektrikli aletler, bahçe mini makineleri ve hafif tarımsal dönen hareketli parçalar
• Tekstil dokuma dokuma makineleri, küçük baskı ekipmanları, gerginlik kaydırıcı makine
• Otomasyon minyatür doğrusal kaydırma mekanizmaları ve cam şaft konumlandırma bileşenleri
• Küçük hidrolik kontrol valfleri, mikro su pompaları, hafif döner kaydırıcı montajlar
• 15 mm iç çaplı açık çekilmiş fincan iğneli rulo rulmanları için yedek parçalar

Dar radyal alan endüstriyel aktarım ekipmanları için ideal çok seçenekli yüksek radyal yük taşıma çözümü

5. Neden GQZ Taşımacılığı Seçin

• 25 yıllık profesyonel HK serisi açık çekilmiş bardak iğne rulo rulman üretim deneyimi
• Uluslararası standart HK15 serisi rulmanları, tutarlı boyut toleransı ve yük performans göstergeleri ile tamamen boyutsal olarak değiştirilebilir üç model
• Çift taraflı mühürleme, paslanmaz çelik kabuk ve özel açıklık özelleştirmesini destekleyen tam OEM ve ODM özelleştirilmiş hizmeti
• Tam süreç katı denetimi: hammadde sertliği testi, çekilmiş bardak derin çekim hassasiyeti, mühürleme sıkılığı ve teslimattan önce dinamik yük yorgunluk döngüsü testi
• Profesyonel rulman mühendisliği ekibi 24 saat içinde konut müdahale toleransı ve eşleşen şaft sertliği kurulum rehberliği sağlar
• Uzun vadeli makine ve ekipman üreticileri için tercih edilen toplu toptan satış fiyatı ile istikrarlı büyük ölçekli seri üretim montaj hatları

Sabit baskı yapısı performansına, güvenilir toz dayanıklılığına ve küresel endüstriyel alıcılarla uzun vadeli kazançlı işbirliğine odaklanıyoruz.

6. Kalite Kontrolü

• GCr15 kromlu rulmanlı çeliklerin hammadde kimyasal bileşimi ve yüzey sertliği denetimi
• Doğruluklı açık dış çekilmiş bardak için derin çekim, kesim ve şekillendirme işleme
• Daimi sıcaklıklı ısı işleme süreci, metal iç stresini istikrarlandırmak ve yüzey aşınma direncini artırmak için
• Kapsamlı performans testleri: radyal boşluk tekdüzeliği, iğne rulo düzenlemesinin tutarlılığı, dinamik/statik yük kapasitesi ve RS mühürünün toz geçirmez dayanıklılığı
• Her model için tek tip yuvarlak montaj denetimi ve ayrı boyut ve görünüm yeniden denetimi paslanmaz ambalajlama ve nakliye öncesi.

Her bir rulman partisi, istikrarlı ağır radyal yükün sürekli çalışmasını garanti etmek için tam örnekleme dönüşümlü döngü dayanıklılık testinden geçer.

7Şimdi bir alıntı yap.

Yüksek kaliteli HK1518 açık tip, HK1518-RS ve HK1518RS miniatür dişli kutusu ve elektrikli araç ekipmanları için tek mühürlü çekilmiş fincan iğne yuvarlaklarına ihtiyacınız varsa, soruşturmanızı doğrudan bize gönderin.
Sorguyu gönderdiğinizde tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika açıklaması cevabı
• Bir-biri barındırma müdahale toleransı ve eşleşen şaft sertliği parametre eşleşme rehberliği profesyonel rulman mühendisleri tarafından
• Çift RS mühürlü varyasyonları ve paslanmaz çelik anti pas çekilmiş fincan seçenekleri de dahil olmak üzere özel rulman çözüm önerileri
• Karışık üç model kombine toplu siparişler için rekabetçi doğrudan fabrika toplu fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipman çalışma ortamı için gerekli satın alma miktarını gönderin

8Sık Sorulan Sorular

S1:HK1518-RS ile HK1518RS arasındaki fark nedir?
A1:İki parça numarası aynı tek dudaklı RS mühürlü iğne yataklarına karşılık gelir, sadece farklı endüstriyel işaretleme yazma biçimleri, boyutları ve performansı tamamen tutarlıdır.
S2:HK serisi çekilmiş bardak iğne rulmanlarının temel özelliği nedir?
A2:Açık ince çelik dış bardağı, ek sabitleme halkaları olmadan basınçlı montaj, mini şanzıman yapıları için ultra kompakt radyal boyut.
S3:HK serisi rulmanlar sertleştirilmiş zemin şaftı olmadan çalışabilir mi?
A3:Tavsiye edilmez. Eşleşen şaft temas yüzeyi, iç yol olarak hizmet etmek ve hızlı rulman aşınmasını önlemek için aynalı üst kaplama ile HRC60 ′′ 64 söndürme sertliğine ulaşmalıdır.
