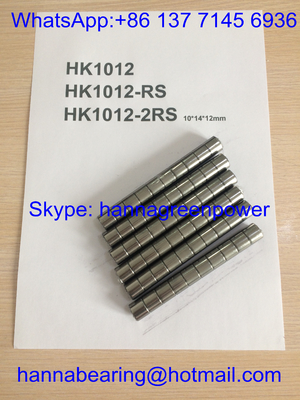

HK101412 / HK1012 / HK1012-RS / HK1012-2RS 10 * 14 * 12mm mühürlü çekilmiş fincan iğne yuvarlak

1Ürün Genel Görünümü

HK101412, HK1012, HK1012-RS ve HK1012-2RS, iç halkası olmayan, açık çekilen fincan iğneli rulo rulmanları ile metrik tek satırlı, D=14 mm'lik,Rulo montajının iç çapı Fw=10mmHK serisi entegre tek parça damgalanmış ince çelik dış fincanı benimsiyor,Montaj işini basitleştirmek için ekstra kırpma halkaları veya konumlandırma kolları olmadan doğrudan evin müdahale deliğine basılmıştır.

• HK1012: Standart 12 mm genişliğinde lastik mühürsüz açık tip, temiz kuru iç üretim ortamları için mükemmel ısı dağılımı;
• HK1012-RS: Bir ucunda 12 mm genişliğinde tek dudaklı NBR temas kauçuk mühür, hafif kirli atölyeler için hafif toz ve hafif nem engeller.
• HK1012-2RS: Her iki ucunda 12 mm genişliğinde iki taraflı RS kauçuk mühürleri, sert tozlu nemli çalışma koşulları için tam toz ve nem yalıtımı;
• HK101412: 12 mm genişliğinde kalınlaşmış yoğun iğne yuvarlak düzeni, orta ağır şok yükü ekipmanları için dinamik ve statik radyal yük kapasitesini yükseltmek için daha büyük temas alanı.

Çakılmış ince çelik kafes, ultra dar radyal kesim altında ultra yüksek radyal taşıma kapasitesini gerçekleştirmek için yoğun iğne yuvarlaklarını eşit bir şekilde ayırır.Eşleşen kurulum şaftı yüzeyi HRC60?? 64'e kadar söndürülmeli ve ayna iç yol olarak hareket etmek için üstü bitirilmelidir.Bu serinin sadece saf radyal yükü taşıması, miniatür vites kutuları, el aletleri, tekstil gerim silindirleri, otomasyon kaydırma bileşenleri,Mikro hidrolik valfler ve hafif tarım makineleri için, katı radyal alan sınırlarına sahip aktarım sistemleri.

2. Teknik Özellikler

Birleşik Temel Standart Parametreleri

Fw (İğne montajının iç çapı): 10 mm
Dış çapı D: 14 mm
Toplam Genişliği C: 12 mm.
Yapı: Açık çekilen bardak iğne rulmanı üzerinden tek sıra, iç halka yok, damgalanmış çelik rulo tutma
Malzeme: Çekilmiş bardak ve iğne yuvarlakları GCr15 yüksek karbonlu kromlu rulman çelik
Standart radyal boşluk: CN normal boşluk
Referans yağ sınırlama dönüş hızı: 19500 r/min
Yağ yağlama sınırlama dönüş hızı: 24800 r/min
Gerekli eşleşen ocağın sertliği: HRC60?? 64 aynalı üst kaplama
Minimum boşluk r: 0,4 mm

HK1012

Dükkan: Lastik damgası olmadan her iki ucu da açık
Dinamik yük Cr: 4920 N
Statik yük Cor: 6350 N
Yorgunluk yükü sınırı Pu: 1080 N
Net Ağırlık: 0,0036 kg

HK1012-RS

Dökme: Tek taraflı RS NBR temas lastik toz mühürü
Dinamik yük Cr: 4680 N
Statik yük Cor: 6090 N
Yorgunluk yükü sınırı Pu: 1030 N
Net ağırlığı: 0,0038 kg

HK1012-2RS

Sıfırlama: Çift taraflı 2RS NBR temas lastik toz mühürleri
Dinamik yük Cr: 4450 N
Statik yük Cor: 5780 N
Yorgunluk yükü sınırı Pu: 980 N
Net Ağırlık: 0,0040 kg

HK101412

Sıfırlama: Her iki ucunu da açın, kalınlaşmış yoğun iğne rulo ağır yük yapısı
Dinamik yük Cr: 5750 N
Statik Yük Cor: 7420 N
Yorgunluk yükü sınırı Pu: 1210 N
Net Ağırlık: 0,0041 kg
Tam boyut çizimleri ve dört modelin tam teknik yük verileri müşteri isteği üzerine mevcuttur.

3Ana Avantajları

1. Ek eksi sabitleme parçaları, kesilmiş bileşen miktarı ve montaj işgücü maliyeti olmadan doğrudan ev müdahale deliğine baskılı, entegre ince çelik çekilmiş bardak baskı-uygulama tasarımı
2. Ultra ince radyal kesit büyük ölçüde ekipman radyal işgal alanını azaltır, miniatürlü kompakt şanzıman yapısal tasarım taleplerini mükemmel karşılar
3. Dört isteğe bağlı yapısal varyant (açık / tek RS mühürlü / çift 2RS mühürlü / kalınlaştırılmış ağır yük) tüm ana çalışma koşullarını kapsar: temiz kuru, hafif tozlu,Ağır nemli tozlu ve orta ağır darbe yükü ortamları
4. Yoğun iğne yuvarlak düzeni, olağanüstü radyal sertlik ve yük kapasitesi, sık başlama-durma değişken darbe yükleri altında istikrarlı sürekli orta hızlı çalışma sağlar
5. Hafif çaplı çelik kafes, uzun döngü sürekli ekipman çalışması için tekdüze yuvarlak rehberliği, düşük sürtünme kaybı ve verimli ısı dağılımını sağlar.
6. Özelleştirilebilir seçenekler arasında C3 genişletilmiş radyal boşluk, paslanmaz çelik paslanmaz çekilmiş bardak, OEM lazer işareti ve yüksek sıcaklığa dayanıklı yağ dolumu bulunur

Ev işleme süreçlerini etkili bir şekilde basitleştirmek ve kompakt şaft uçlu vites montajlarının kullanım ömrünü uzatmak

4Uygulamalar

Bu HK101412 / HK1012 / HK1012-RS / HK1012-2RS çoklu özellikli açık çekilmiş fincan iğneli rulo rulman seti aşağıdaki kompakt hafif ve orta endüstriyel ekipmanlar için yaygın olarak eşleştirilir:

• Minyatür redüksiyon vitesleri, küçük vites kutusu döner ocağı destekleme takımları
• El elektrikli aletler, bahçe mini makineleri ve hafif tarımsal dönen hareketli parçalar
• Tekstil dokuma dokuma makineleri, küçük baskı ekipmanları, gerginlik kaydırıcı makine
• Otomasyon minyatür doğrusal kaydırma mekanizmaları ve cam şaft konumlandırma bileşenleri
• Küçük hidrolik kontrol valfleri, mikro su pompaları, hafif döner kaydırıcı montajlar
• 10 mm iç çaplı açık çekilmiş fincan iğneli rulo rulmanları için yedek parçalar

Dar radyal alan endüstriyel aktarım ekipmanları için ideal çok seçenekli yüksek radyal yük taşıma çözümü

5. Neden GQZ Taşımacılığı Seçin

• 25 yıllık profesyonel HK serisi açık çekilmiş bardak iğne rulo rulman üretim deneyimi
• Uluslararası standart HK10 serisi rulmanları, tutarlı boyut toleransı ve yük performans göstergeleri ile tamamen boyut olarak değiştirilebilir dört model
• Özel açıklık ve paslanmaz çelik kabuğu özelleştirmesini destekleyen tam OEM ve ODM özelleştirilmiş hizmeti
• Tam süreç katı denetimi: hammadde sertliği testi, çekilmiş bardak derin çekim hassasiyeti, mühürleme sıkılığı ve teslimattan önce dinamik yük yorgunluk döngüsü testi
• Profesyonel rulman mühendisliği ekibi 24 saat içinde konut müdahale toleransı ve eşleşen şaft sertliği kurulum rehberliği sağlar
• Uzun vadeli makine ve ekipman üreticileri için tercih edilen toplu toptan satış fiyatı ile istikrarlı büyük ölçekli seri üretim montaj hatları

Sabit baskı yapısı performansına, güvenilir toz dayanıklılığına ve küresel endüstriyel alıcılarla uzun vadeli kazançlı işbirliğine odaklanıyoruz.

6. Kalite Kontrolü

• GCr15 kromlu rulmanlı çeliklerin hammadde kimyasal bileşimi ve yüzey sertliği denetimi
• Doğruluklı açık dış çekilmiş bardak için derin çekim, kesim ve şekillendirme işleme
• Daimi sıcaklıklı ısı işleme süreci, metal iç stresini istikrarlandırmak ve yüzey aşınma direncini artırmak için
• Kapsamlı performans testi: radyal boşluk tekdüzeliği, iğne silindir düzeninin tutarlılığı, dinamik/statik yük kapasitesi ve RS/2RS mühürünün toz geçirmez dayanıklılığı
• Her model için tek tip yuvarlak montaj denetimi ve ayrı boyut ve görünüm yeniden denetimi paslanmaz ambalajlama ve nakliye öncesi.

Her bir rulman partisi, istikrarlı ağır radyal yükün sürekli çalışmasını garanti etmek için tam örnekleme dönüşümlü döngü dayanıklılık testinden geçer.

7Şimdi bir alıntı yap.

Yüksek kaliteli HK1012 açık, HK1012-RS tek mühürlü, HK1012-2RS çift mühürlü ve HK101412 kalın ağır yüklü miniatür vites kutusu ve elektrikli alet ekipmanları için çekilmiş fincan iğne yuvarlaklarına ihtiyacınız varsa,Sorularınızı bize doğrudan gönderin..
Sorguyu gönderdiğinizde tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika açıklaması cevabı
• Bir-biri barındırma müdahale toleransı ve eşleşen şaft sertliği parametre eşleşme rehberliği profesyonel rulman mühendisleri tarafından
• Paslanmaz çelik anti pas çekilmiş fincan seçenekleri dahil özelleştirilmiş rulman çözüm önerileri
• Karışık dört model kombine toplu siparişler için rekabetçi doğrudan fabrika toplu satış fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipman çalışma ortamı için gerekli satın alma miktarını gönderin
