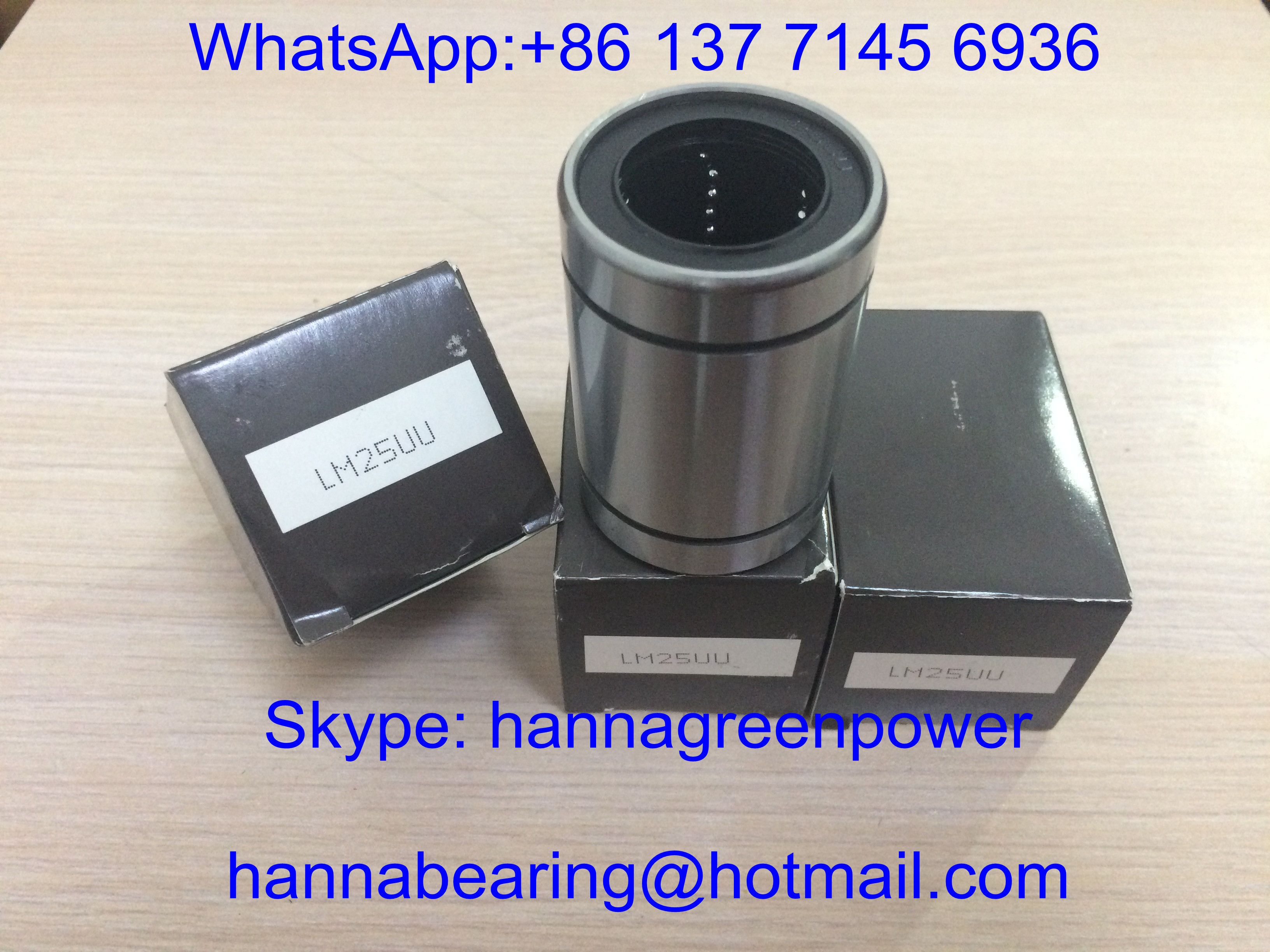

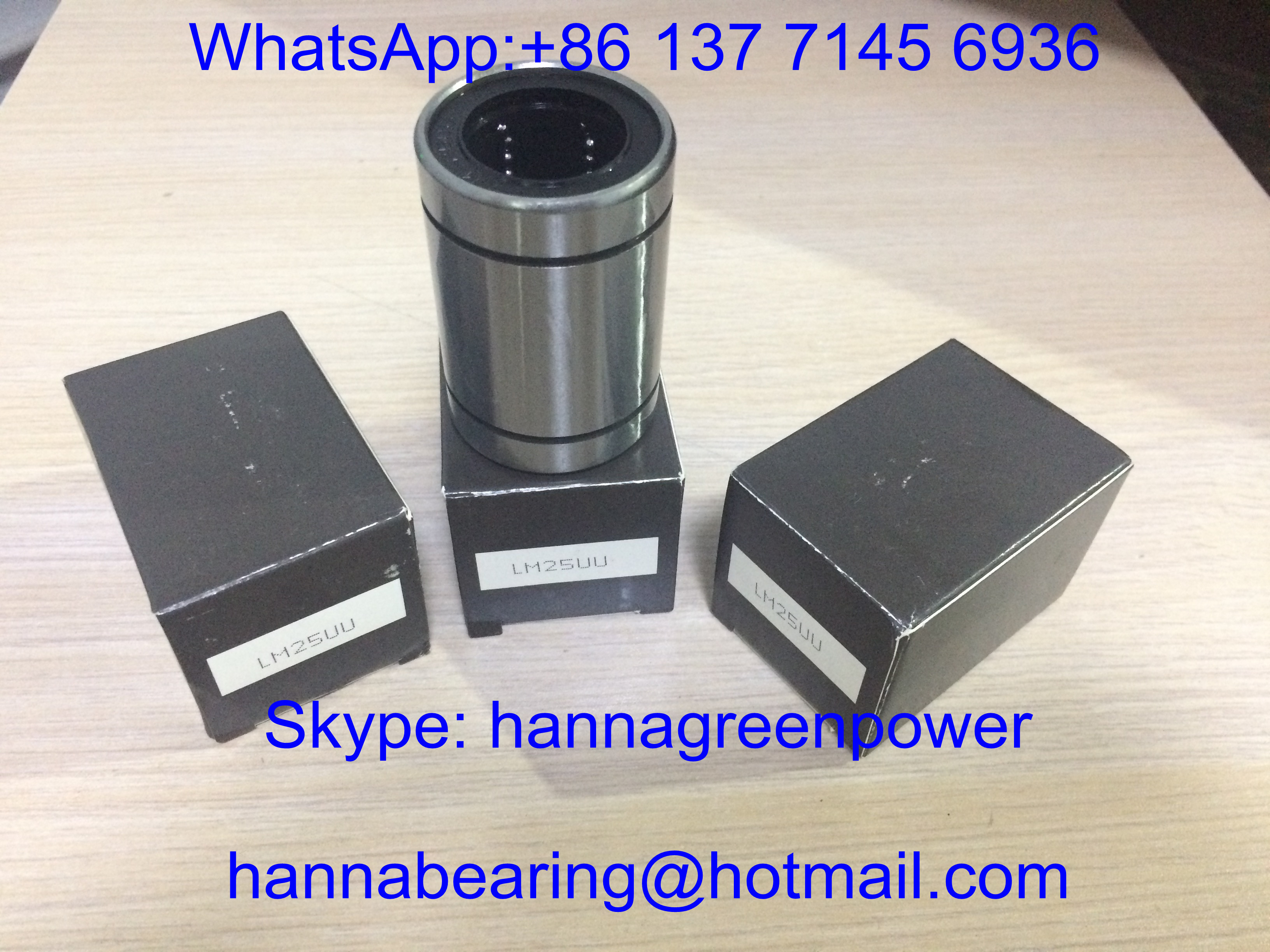

LM25UU / LBD25UU / LM25UU-OP Doğrusal Hareketli Top Taşıması / Doğrusal Kürük 25*40*59mm

LM25UU, LBD25UU ve LM25UU-OP, farklı kurulum ve boşluk taleplerini karşılamak için üç farklı yapı tipine sahip standart 25 mm delik metrik doğrusal küre rulmanlarıdır.Tüm seriler dış kabuğun içinde dolaşan çelik topu gruplarının birden fazla grubunu benimsiyor, pürüzsüz düşük sürtünme doğrusal ters hareket sağlar ve sadece radyal yükü taşır.

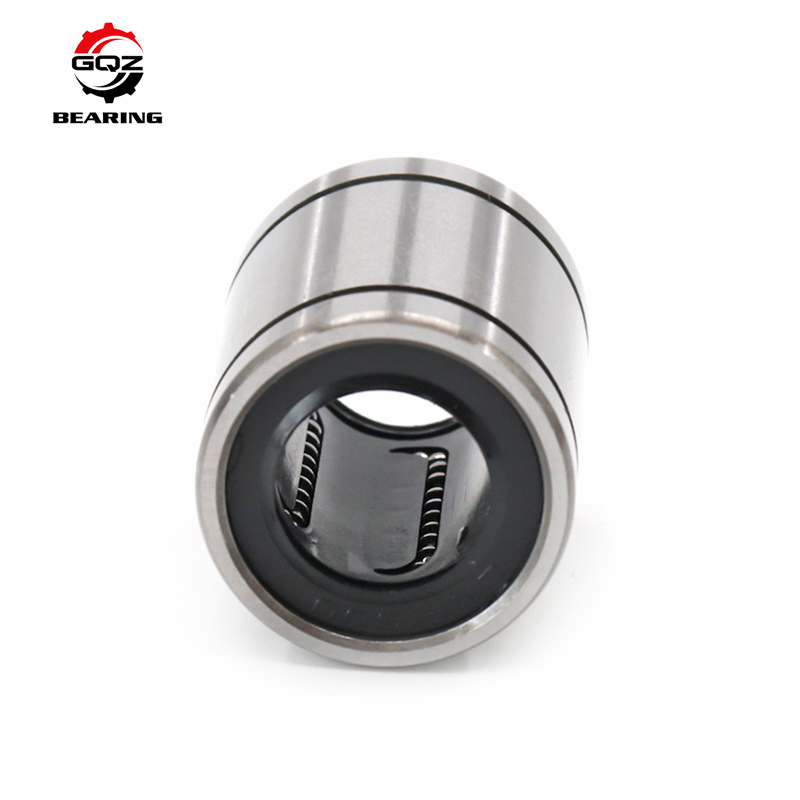

• LM25UU: Standart kapalı bütünsel dış kabuk, çift uçlu kauçuk toz mühürleri, sabit boşluklu sıradan doğrusal kaydırıcı platformlar için evrensel;
• LBD25UU: Ek konumlandırma kolları olmadan doğrudan yüzey montajı için her iki tarafta da montaj flensleri bulunan, flensli bütünleşik kapalı doğrusal kabuk;
• LM25UU-OP: Açık yuvarlak ayarlanabilir boşluk yapısı, yüksek hassasiyetli konumlandırma ekipmanları için idealdir.

Dış kabuğu yüksek dayanıklılıklı soğuk çekilmiş çelik kullanıyor, nilon koruyucu eşit derecede kromlu çelik topları ayırıyor, içi önceden doldurulmuş uzun ömürlü lityum yağı.Kesim sıvısı ve atıklar, CNC ekipmanları, elektronik otomasyon montaj hatları, test jigleri, ambalaj makineleri ve 25 mm kılavuz şaftlı hassas kaydırma iletim platformları için yaygın olarak kullanılır.

Eşleşen Çap çapı d:25 mm

Standart radyal boşluk:KN normal açıklığı

Top malzemesi:GCr15 rulmanlı çelik

Tutma malzemesi:Kullanıma dayanıklı PA66 naylon

Mühür:Çift taraflı NBR toz geçirmez kauçuk mühür

En yüksek doğrusal hız:1.5 m/s

Çalışma sıcaklığı:-20°C ~ 80°C

Çubuk yüzeyi gereksinimleri:HRC60~64 ayna üstü kaplama

Dış çapı D:40 mm

Toplam uzunluk L:59 mm

Dinamik yük Cr:5.8 kN

Statik yük C0r:8.3 kN

Net Ağırlık:0.145 kg.

Dış flens genişliği W:64 mm

Flanş kalınlığı T:7 mm

Dış çapı D:40 mm

Toplam uzunluk L:59 mm

Dinamik yük Cr:5.8 kN

Statik yük C0r:8.3 kN

Net Ağırlık:0.182 kg

Dış çapı D:40 mm

Toplam uzunluk L:59 mm

Açıklık ayarlaması için yuvarlak açık yapı

Dinamik yük Cr:5.4 kN

Statik yük C0r:7.8 kN

Net Ağırlık:0.138 kg

Müşterinin isteği üzerine üç modelin tam boyut çizimleri ve yük parametresi tabloları mevcuttur.

1. Üç yapısal versiyon (kapalı düz / flanged / açık ayarlanabilir boşluk) tüm ana otomasyon kurulum gereksinimlerini kapsar, farklı ekipman tasarım şemaları için tek durak satın alma
2. Dolaşımlı çok sıralı çelik topu düzeni, tekdüze radyal taşıma kapasitesi, ultra düşük sürtünme katsayısı, sıkışmadan pürüzsüz sessiz ters kaydırma sağlar
3. Çift taraflı entegre NBR toz mühürleri, atölyede toz ve soğutma sıvısını izole eder, iç yağlama yağını kilitler ve bakım döngüsünü uzatır
4. Yüksek sertlik, sabit boyut toleransı, iyi sertlik ve uzun süreli sürekli çalışma altında deformasyon direnci olan soğuk çekilmiş çelik dış kabuğu
5. PA66 naylon topu tutan, çelik topları eşit derecede sınırlıyor, çarpışma gürültüsünden kaçınıyor ve parçalarken topun düşmesini engelliyor
6. Özelleştirilebilir seçenekler: paslanmaz çelik paslanmaz kabuk, gıda sınıfı yağlayıcı, özel genişletilmiş C3 açıklığı, OEM lazer işareti ve yüksek sıcaklığa dayanıklı FKM mühürleri

Etkili bir şekilde ekipman doğrusal konumlandırma doğruluğunu iyileştirmek ve otomatik üretim hatları için yedek parça stok çeşitlerini azaltmak

Bu LM25UU / LBD25UU / LM25UU-OP üç tip doğrusal top rulman seti, aşağıdaki hassas otomasyon ekipmanları için geniş çapta eşleştirilmiştir:

• CNC gravür makineleri, küçük freze makineleri için doğrusal kaydırma sistemleri
• 3C Elektronik Otomatik Montaj Ekipmanı, Taşıma portalı ve hassas test aletleri
• Baskı makineleri, gıda ambalajlama ekipmanları yüksek hızlı doğrusal aktarım mekanizmaları
• Tıbbi denetim ekipmanları, laboratuvar hassasiyetli kaydırıcı platformlar ve algılama cihazları
• Ahşap işleme kesme ekipmanları, enjeksiyon kalıplama yardımcı doğrusal hareketli bileşenler
• 25 mm çaplı doğrusal kılavuz şaftı kaydırma ekipmanları için yedek parçalar

Çeşitli kurulum ve yüksek hassaslıklı boşluk ayarlama endüstriyel otomasyon sahneleri için ideal çok yapılı doğrusal kabuk çözümü

• 25 yıllık profesyonel standart doğrusal küre rulman üretimi deneyimi
• Uluslararası standart LM/LBD serisi doğrusal kabuklarla tamamen değiştirilebilir üç model, tutarlı boyut toleransı ve kayma pürüzsüzlüğü
• Çelik kabuk, özel yağ ve boşluk özelleştirmesini destekleyen tam OEM & ODM özelleştirilmiş hizmeti
• Tam süreç katı denetimi: hammadde sertliği, iç delik süper finiş kesinliği, mühürleme sıkılığı ve teslimattan önce karşılıklı kaydırma döngüsü testi
• Profesyonel doğrusal hareket mühendisliği ekibi 24 saat içinde şaft ve konut toleransı eşleştirme rehberliği sağlar
• Uzun vadeli otomasyon ekipmanları üreticileri için tercih edilen toplu toptan satış fiyatıyla sabit seri üretim kapasitesi

Biz istikrarlı düşük gürültülü kaydırma performansı, dayanıklı mühürleme ve küresel endüstriyel alıcılar ile uzun vadeli kazan-kazan işbirliği odaklanıyoruz

• Soğuk çekilmiş çelik ve GCr15 kromlu çelik toplarının hammadde kimyasal bileşimi ve yüzey sertliği denetimi
• Doğrusal rulman dış kabuğu için hassas dönüşüm ve iç delik ayna üst işleme işleme
• Kabuk deformasyon direncini dengelemek için standartlaştırılmış stres hafifletme ısı işleme süreci
• Kapsamlı performans testi: radyal açıklığın tekdüzeliği, kayma gürültüsü, toz geçirmez dayanıklılık, dinamik ve statik yük kapasitesi
• Çifte mühürlü doğrusal kabuklar için tekil yağ doldurma hacmi denetimi
• Son boyut, görünüm ve paslanmaz ambalajlama ve sevkiyat öncesi işaretleme yeniden denetimi

Doğrusal rulmanların her partisi, sabit uzun süreli pürüzsüz kayma performansını garanti etmek için tam örnekleme dönüşümlü döngü dayanıklılık testini geçer.

CNC ve elektronik otomasyon ekipmanları için yüksek kaliteli 25 mm kapalı, flensli ve açık ayarlanabilir boşluk doğrusal küre rulmanı istiyorsanız, sorunuzu doğrudan bize gönderin.

Sorguyu gönderdiğinizde tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika açıklaması cevabı
• Tek bir miğfer ve ev toleransı eşleşme, doğrusal hareket profesyonel mühendisleri tarafından teknik destek
• Paslanmaz çelik kabuğu ve yüksek sıcaklığa dayanıklı mühürleme çeşitleri de dahil olmak üzere özel rulman çözümü önerileri
• Karışık üç model kombine toplu siparişler için rekabetçi doğrudan fabrika toplu fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipman çalışma ortamı için gerekli miktarı gönderin

S1:LM25UU ve LM25UU-OP arasındaki fark nedir?
A1:LM25UU tamamen kapalı sabit boşluk türüdür; LM25UU-OP, boşluğu azaltmak ve yüksek hassasiyetli ekipmanlar için oyunun ortadan kaldırılması için koruyucuyu sıkıştırmak için açık yuvarlak yapıya sahiptir.

S2:LBD25UU kanatlı doğrusal kabuğun özelliği nedir?
A2:Her iki ucunda da bütünleşik montaj flens, ince levha montajı için uygun ek konumlandırma kolları olmadan doğrudan ekipman yüzeyine sabitlenebilir.

S3:Eşleşen doğrusal kılavuz çubuğunun ne kadar sertliğe ulaşması gerekir?
A3:Çubuk yüzeyi, doğrusal kabuğun kullanım ömrünü uzatmak için ayna üstü bitirme ile HRC 60 ′′ 64 söndürme sertliğine ihtiyaç duyar.
