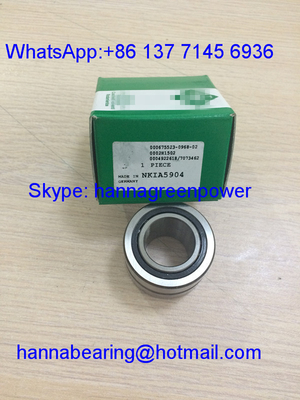

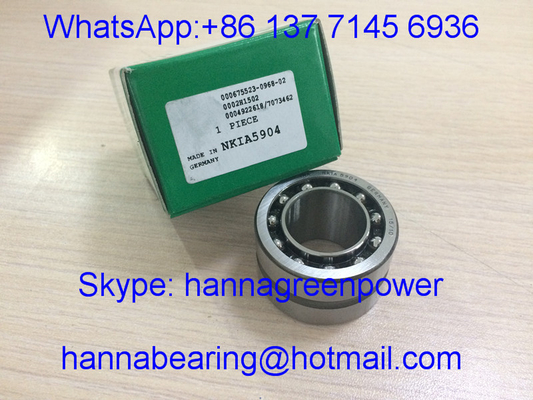

NKIA5904- XL / NKIA5904 açılı temas topu rulmanı / X - hayat iğne rulo 20 * 37 * 23mm

1.Ürüne Genel Bakış

NKIA5904 ve NKIA5904-XL, metrik entegre kombine iğneli rulman + tek yönlü eğik bilyalı kompozit rulmanlardır, birleşik genel boyut iç delik d=20 mm, dış çap D=37 mm, toplam genişlik B=23 mm, iç bilezik yuvarlanma yolu çapı F=25 mm, minimum pah r=0,3 mm. NKIA serisi iki yuvarlanma yapısını tek bir ünitede birleştirir: yoğun iğneli makaralar ağır radyal yükü üstlenir, açısal temaslı çelik bilyalar tek yönlü eksenel itme yükünü taşır, sınırlı ince kesit alanında radyal + tek eksenel konumlandırma gerçekleştirir, kolay kurulum ve demontaj için ayrılabilir iç halka tasarımıSKF....

• NKIA5904: Standart temel kompozit rulman, istikrarlı standart yük performansı, geleneksel orta hızlı hafif darbeli ekipmanlar için uygun maliyetli;
• NKIA5904-XL: XL X-life yükseltilmiş optimize edilmiş versiyon, geliştirilmiş yuvarlanma yolu taşlama hassasiyeti, tekdüze yuvarlanma elemanı derecelendirmesi, gelişmiş yorulma direnci ve uzatılmış hizmet ömrü, sürekli uzun döngülü, yüksek hızlı çalışma çalışma koşulları için uygundur.

Tüm halkalar, iğneli makaralar ve çelik bilyalar, GCr15 rulman çeliği genel söndürmeyi benimser; Damgalı çelik kafesler, çarpışma aşınmasını önlemek için yuvarlanan elemanları eşit şekilde ayırır. Her iki ucu açık tasarım, mükemmel ısı dağılımı ile yağ banyosu yağlamasını destekler, yalnızca radyal yükü artı tek yönlü eksenel yükü taşır, minyatür dişli kutuları, otomasyon döner tablaları, tekstil sarma milleri, paketleme makinesi kam düzenekleri ve sıkı radyal alan kısıtlamalarına sahip kompakt iletim ekipmanları için yaygın olarak kullanılır.

2.Teknik Özellikler

Birleşik Temel Standart Parametreler

İç delik çapı: 20 mm
Dış çap D: 37 mm
Toplam genişlik B: 23 mm
İç bilezik yuvarlanma yolu çapı F: 25 mm
Minimum pah r: 0,3 mm
Yapı: Kombine iğneli rulman + tek yönlü eğik bilyalı rulman, ayrılabilir iç bilezik, damgalı çelik kafes
Yuvarlanma elemanı ve halka malzemesi: GCr15 yüksek karbonlu krom rulman çeliği
Standart radyal açıklık: CN normal açıklık, C3 genişletilmiş açıklık özelleştirilebilir
Referans hızı: 14000 dev/dak
Yağ yağlama hızının sınırlanması: 17200 dev/dak
Çalışma sıcaklığı aralığı: -20°C ~ 110°C
Net ağırlık: 0,105 kg

NKIA5904

Temel dinamik radyal yük Cr: 21600 N
Temel statik radyal yük C0r: 28000 N
Temel dinamik eksenel yük Ca: 3790 N
Temel statik eksenel yük C0a: 4210 N
Yorulma limit yükü Pu radyal: 3350 N
Hizmet ömrü derecelendirmesi: Standart endüstriyel tasarım ömrü

NKIA5904-XL

Temel dinamik radyal yük Cr: 23700 N
Temel statik radyal yük C0r: 25500 N
Temel dinamik eksenel yük Ca: 4900 N
Temel statik eksenel yük C0a: 7400 N
Yorulma limit yükü Pu radyal: 4700 N
Hizmet ömrü derecesi: XL yükseltilmiş, uzun ömürlü, yorgunluk önleyici optimize edilmiş versiyon
Müşteri talebi üzerine iki modelin eksiksiz boyut çizimleri, yük eğrisi ve yüksek hız dayanıklılık testi verileri mevcuttur.

3.Anahtar Avantajlar

1. Hepsi bir arada kompozit entegre yapı, ultra ince radyal kesitte radyal ağır yük + tek eksenel konumlandırma rulman fonksiyonunu gerçekleştirir, muhafaza tasarım alanından tasarruf sağlar ve toplam rulman seti miktarını azaltır
2. İki performans sınıfı (standart NKIA5904 / XL yükseltilmiş NKIA5904-XL) farklı çalışma koşullarına uygundur: genel aralıklı çalışma ve sürekli uzun döngülü, yüksek hızlı ağır yükte çalışma
3. Ayrılabilir iç halka yapısı, mil üzerinde uygun bastırarak takma ve sökme, mil veya yatak yuvarlanma yolunda herhangi bir engelleyici sökme hasarı yok
4. Çift yuvarlanma elemanı düzeni: iğneli makaralar büyük temaslı radyal taşıma kapasitesi sağlar, açısal temaslı bilyalar milin tek taraflı eksenel yer değiştirmesini sınırlamak için tek yönlü eksenel itmeye güvenilir şekilde direnç gösterir
5. Yeterli soğutma için tamamen yağlama yağına daldırılmış açık yapı, uzun sürekli çalışma sırasında yüksek sıcaklıkta ablasyon arızası olmadan stabil yüksek hızlı dönüş
6. Kişiselleştirilebilir seçenekler: tek/çift Z metal toz kalkanları, RS kauçuk temas contaları, C3 boşluk yükseltmesi, P5 yüksek hassasiyet, OEM lazer markalama, yüksek sıcaklık özel gres dolumu

Kompakt şanzıman konumlandırma yapısını etkili bir şekilde basitleştirin ve ekipmanın eksenel yer değiştirme titreşim arıza oranını azaltın

4.Uygulamalar

Bu NKIA5904 / NKIA5904-XL çift spesifikasyonlu kombine iğneli eğik temaslı rulman seti, hafif ve orta kompakt endüstriyel otomasyon ekipmanlarıyla geniş çapta uyumludur:

• Minyatür redüksiyon dişli kutuları, küçük şanzıman kutusu giriş/çıkış mili radyal-eksenel konumlandırma düzenekleri
• Otomasyon döner indeksleme tablaları, rulmanları destekleyen minyatür kam döner konumlandırma mekanizması
• Tekstil ipliği sarma makineleri, küçük tezgah gergi makarası tek yönlü itme destek üniteleri
• Gıda paketleme ekipmanları, hafif baskı makineleri, yüksek hızlı kompakt transmisyon milleri
• Mikro hidrolik yardımcı miller, tıbbi küçük ekipman hafif döner konumlandırma bileşenleri
• 20 mm çaplı tek yönlü radyal eksenel kompozit iğneli rulman ekipmanı için satış sonrası yedek yedek parçalar

Dar radyal alanlı endüstriyel döner makineler için ideal çift performanslı kompakt sabit rulman çözümü

5. Neden GQZ Rulmanını Seçmelisiniz?

• 25 yıllık profesyonel NKIA serisi kombine iğneli açısal temaslı kompozit rulman üretim tecrübesi
• Uluslararası standart NKIA5904 serisi rulmanlarla tamamen boyutsal olarak değiştirilebilir iki model, tutarlı kurulum boyutu ve montaj toleransı
• ZZ metal kalkanları, RS kauçuk contayı, genişletilmiş C3 açıklığını ve yüksek hassasiyetli yükseltmeyi destekleyen eksiksiz OEM ve ODM özelleştirilmiş hizmeti
• Tam prosesli sıkı denetim: teslimattan önce ham madde sertlik testi, yuvarlanma yolu ultra hassas taşlama tespiti, yuvarlanma elemanı sıralama tekdüzeliği ve yüksek hızlı ileri geri hareket eden yorulma döngüsü testi
• Profesyonel kompozit rulman mühendisliği ekibi, 24 saat içinde gövde ve şaft eşleştirme toleransı kurulum rehberliği sağlar
• Uzun vadeli otomasyon ve tekstil makineleri üreticileri için tercihli toptan satış fiyatına sahip istikrarlı seri üretim montaj hatları

Kompakt, yerden tasarruf sağlayan tasarıma, istikrarlı radyal-eksenel kombine yük performansına ve küresel endüstriyel ekipman alıcılarıyla uzun vadeli kazan-kazan işbirliğine odaklanıyoruz.

6.Kalite Kontrol

• GCr15 krom taşıyan çeliğin hammadde kimyasal bileşimi ve yüzey sertliği muayenesi
• İç ve dış bilezikler için hassas tornalama, su verme temperleme ve yuvarlanma aynası süper bitirme işlemleri
• Birleşik radyal-eksenel alternatif yük altında halka anti-deformasyon performansını stabilize etmek için sabit sıcaklıkta gerilim giderme ısıl işlemi
• Hedeflenen farklılaştırılmış performans testleri: NKIA5904 standart döngü dayanıklılık testi, NKIA5904-XL X-life uzun vadeli yorulma direnci hızlandırılmış yaşlanma testi
• Pas önleyici yağ paketleme ve sevkıyattan önce her model için iğneli rulman ve çelik bilya ayırma, damgalı çelik kafes montajı ve tam boyut ve görünüm yeniden incelemesi

NKIA5904 serisi rulmanların her partisi, kompakt transmisyon ekipmanı içinde istikrarlı uzun vadeli konumlandırma işlemini garanti etmek için tam örneklemeli, yüksek hızlı, pistonlu radyal-eksenel kombine yük döngüsü testinden geçer.

7.Hemen Teklif Alın

Minyatür dişli kutusu ve otomasyon döner konumlandırma ekipmanı için uygun maliyetli standart NKIA5904 ve uzun ömürlü yükseltilmiş NKIA5904-XL kombine iğneli açısal temaslı kompozit rulmanlara ihtiyacınız varsa, talebinizi doğrudan bize gönderin.
Soruşturma gönderdikten sonra tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika teklifi yanıtı
• Profesyonel kompozit rulman mühendisleri tarafından birebir muhafaza deliği ve şaft eşleştirme tolerans parametresi kurulum rehberliği
• ZZ çift metal koruma ve RS sızdırmaz varyantlar ve C3 genişletilmiş boşluk seçenekleri dahil olmak üzere özelleştirilmiş rulman çözümü önerileri
• Karışık iki modelli kombine toplu siparişler için rekabetçi doğrudan fabrika toplu toptan satış fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipmanın çalışma hızı ve yük ortamı için gerekli satın alma miktarını gönderin

8.SSS

1. S1: NKIA5904 ile NKIA5904-XL arasındaki fark nedir?
   Cevap 1: Dış kurulum boyutları tamamen aynıdır; NKIA5904, aralıklı orta hızlı ekipmanlar için standart temel versiyondur; NKIA5904-XL, 24 saat sürekli yüksek hızda ağır işlerde çalışmaya uygun, daha yüksek yorulma limiti yüküne sahip, X-life yükseltilmiş, uzun ömürlü, optimize edilmiş bir modeldir.
2. S2: NKIA kompozit rulmanlar hangi yük türlerini taşıyabilir?
   A2: Tek yönlü eksenel itme yüküyle aynı anda ağır radyal yükü taşıyabilir, çift yönlü eksenel yükü taşıyamaz; Çift yönlü eksenel konumlandırma gerekiyorsa NKIB serisini seçin.
3. S3: Ayrılabilir iç halka tasarımının avantajı nedir?
   Cevap3: Önce iç halka ayrı olarak mile monte edilebilir, daha sonra iğne ve bilya düzenekleriyle birlikte dış halka mahfazaya bastırılır, bu da montaj zorluğunu büyük ölçüde azaltır ve kurulum sırasında yatağın çizilmesini önler.
