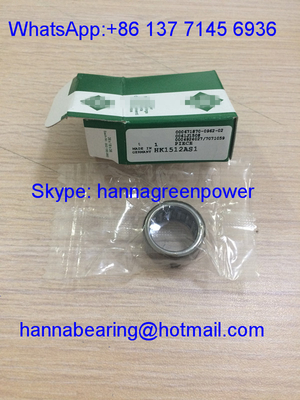

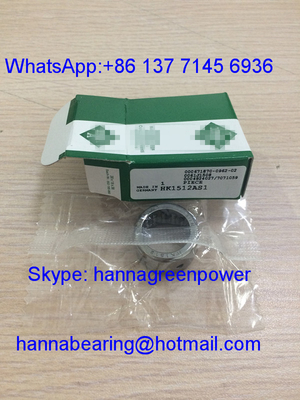

HK1512-AS1 / HK1512 Açık uçlu çekilmiş bardak iğneli yuvarlak yatak, 15*21*12mm

HK1512 ve HK1512-AS1, iç halkasız, metrik tek sıralı, açık uçlu, çekilmiş kapaklı iğne makaralı rulmanlardır. Fw=15mm birleşik çekirdek boyutu şaft çapına, D=21mm dış çapa, C=12mm toplam genişliğe uyar. HK serisi, montaj adımlarını azaltmak için ek segman veya konumlandırma kovanı olmadan doğrudan gövde boşluğuna preslenen entegre tek parça damgalı ince çelik dış kapak kullanır.

• HK1512: Herhangi bir koruyucu veya conta olmadan standart çift açık uçlu, mükemmel ısı dağılımı, düzenli yağlama bakımı ile temiz, kuru iç çalışma ortamları için uygundur;
• HK1512-AS1: Tek taraflı ince damgalı çelik AS1 temassız metal koruyucu ile donatılmıştır, kaba toz, metal talaşları ve büyük döküntüleri engeller, yüksek dönüş hızını korumak için sürtünme direnci yoktur, sıvı sıçraması olmayan kuru hafif tozlu işleme atölyeleri için idealdir.

Damgalı ince çelik kafes, ultra dar radyal kesitte yüksek radyal taşıma kapasitesi sağlamak için yoğun iğne makaralarını eşit şekilde ayırır. Eşleşen montaj şaft yüzeyi, iç yarış yolu olarak hizmet etmek üzere HRC60–64'e kadar sertleştirilmeli ve ayna süper cilalı olmalıdır. Bu seri yalnızca saf radyal yükü taşır, minyatür dişli kutuları, el tipi elektrikli aletler, tekstil gergi makaraları, otomasyon kör delik kayar parçaları, mikro hidrolik valfler ve katı radyal alan sınırlamalarına sahip hafif tarım makineleri şaft ucu montajlarında yaygın olarak kullanılır.

Fw (İğne montajı iç çapı): 15 mm

Dış Çap D: 21 mm

Toplam Genişlik C: 12 mm

Yapı: Tek sıralı açık uçlu çekilmiş kapaklı iğne makaralı rulman, iç halkasız, damgalı karbon çelik makara tutucu

Malzeme: Çekilmiş kapak ve iğne makaraları GCr15 yüksek karbonlu krom rulman çeliği

Standart Radyal Boşluk: CN normal boşluk

Referans gres limit dönüş hızı: 15300 dev/dak

Yağlama limit dönüş hızı: 19100 dev/dak

Gerekli eşleşen şaft sertliği: HRC60–64 ayna süper cilalı

Minimum pah r: 0.6 mm

Koruma: Her iki uç tamamen açık, koruyucu veya kauçuk conta yok

Dinamik Yük Cr: 8760 N

Statik Yük Cor: 11400 N

Yorulma Yükü Limiti Pu: 1620 N

Net Ağırlık: 0.0098 kg

Koruma: Tek taraflı AS1 ince temassız damgalı çelik toz koruyucu

Dinamik Yük Cr: 8510 N

Statik Yük Cor: 11060 N

Yorulma Yükü Limiti Pu: 1580 N

Net Ağırlık: 0.0101 kg

Her iki modelin tam boyutlu çizimleri ve tam teknik yük verileri müşteri talebi üzerine mevcuttur.

1. Entegre ince çelik çekilmiş kapak pres-fit tasarımı, ek eksenel sabitleme parçaları olmadan doğrudan gövde boşluğuna preslenir, bileşen miktarını ve montaj işçilik maliyetini azaltır
2. Ultra ince radyal kesit, ekipmanın radyal kapladığı alanı en aza indirir, minyatür kompakt şanzıman yapısal tasarım gereksinimlerini mükemmel şekilde karşılar
3. İki koruma seçeneği (açık / tek AS1 metal koruyucu) iki ana akım kuru çalışma koşulunu kapsar: ultra temiz kuru ortam ve kaba toz talaşlı kuru atölye
4. AS1 ince çelik temassız koruyucu, sürtünme RS kauçuk contalardan farklı olarak, limit dönüş hızını düşürmeden büyük katı parçacıkları engellerken sıfır ek sürtünme kaybı sağlar
5. Yoğun iğne makara düzenlemesi, olağanüstü radyal rijitlik ve yük kapasitesi sağlar, sık dur-kalk hafif şok yükleri altında kararlı sürekli orta hızlı çalışma
6. Özelleştirilebilir seçenekler arasında çift taraflı AS2 metal koruyucular, tek/çift RS kauçuk contalar, C3 genişletilmiş radyal boşluk, paslanmaz çelik pas önleyici çekilmiş kapak, OEM lazer işaretleme ve yüksek sıcaklık aşınmaya dayanıklı gres dolumu bulunur

Kör delik gövde işleme süreçlerini etkili bir şekilde basitleştirir ve kompakt şaft ucu şanzıman montajlarının hizmet ömrünü uzatır

Bu HK1512 / HK1512-AS1 çift özellikli açık çekilmiş kapaklı iğne makaralı rulman seti, aşağıdaki kompakt hafif ve orta sanayi ekipmanları için yaygın olarak kullanılır:

• Minyatür redüktörler, küçük şanzıman kutusu kör delik şaft ucu destek montajları
• El tipi elektrikli aletler, bahçe mini makineleri ve hafif tarım döner hareketli parçaları
• Tekstil dokuma tezgahları, küçük baskı ekipmanları gergi kayar makara üniteleri
• Otomasyon minyatür lineer kayar mekanizmaları ve kam mili konumlandırma bileşenleri
• Küçük kuru işleme makineleri, mikro ekipman hafif döner kayar montajları
• 15mm iç çaplı açık çekilmiş kapaklı iğne makaralı rulman ekipmanları için satış sonrası yedek parçalar

Kuru ortam kompakt endüstriyel şanzıman ekipmanları için ideal çift seçenekli yüksek radyal yük taşıma çözümü

• 25 yıllık profesyonel HK serisi açık çekilmiş kapaklı iğne makaralı rulman üretim tecrübesi
• İki model, uluslararası standart HK1512 serisi rulmanlarla tamamen boyut olarak değiştirilebilir, tutarlı boyut toleransı ve yük performansı göstergeleri
• Çift taraflı AS metal koruyucular, kauçuk sızdırmazlık, paslanmaz çelik kabuk ve özel boşluk özelleştirmesini destekleyen eksiksiz OEM ve ODM özel hizmeti
• Tam süreç sıkı denetim: ham madde sertlik testi, çekilmiş kapak derin çekme hassasiyeti, AS koruyucu montaj sıkılığı ve teslimattan önce dinamik yük yorulma döngüsü testi
• Profesyonel rulman mühendisliği ekibi, 24 saat içinde kör delik gövde boşluk toleransı ve eşleşen şaft sertliği kurulum kılavuzu sağlar
• Uzun vadeli makine ekipmanı üreticileri için tercihli toplu toptan satış fiyatı ile istikrarlı büyük ölçekli seri üretim montaj hatları

Küresel endüstriyel alıcılara yönelik istikrarlı pres-fit performansı, yüksek hızlı toz direnci ve uzun vadeli kazan-kazan işbirliğine odaklanıyoruz

• GCr15 krom rulman çeliğinin ham madde kimyasal bileşimi ve yüzey sertliği denetimi
• Entegre açık dış çekilmiş kapak için hassas derin çekme, kesme ve şekillendirme işlemi
• İç metal gerilimi stabilize etmek ve yüzey aşınma direncini artırmak için sabit sıcaklıkta ısıl işlem süreci
• Kapsamlı performans testi: radyal boşluk tekdüzeliği, iğne makara düzenlemesi tutarlılığı, dinamik/statik yük kapasitesi ve AS metal koruyucu toz engelleme dayanıklılığı
• Tekdüze makara montaj denetimi ve pas önleyici paketleme ve sevkiyattan önce her model için ayrı boyut ve görünüm yeniden denetimi

Her rulman partisi, kuru atölye ekipmanlarında kararlı ağır radyal yük çalışmasını garanti etmek için tam numune alma karşılıklı döngü dayanıklılık testinden geçer

Minyatür dişli kutusu ve kuru işleme otomasyon ekipmanları için yüksek kaliteli HK1512 açık tip ve HK1512-AS1 tek metal koruyuculu çekilmiş kapaklı iğne makaralı rulmanlara ihtiyacınız varsa, sorunuzu doğrudan bize gönderin.

Sorgunuzu gönderdikten sonra tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika fiyat teklifi yanıtı
• Profesyonel rulman mühendisleri tarafından bire bir kör delik gövde boşluk toleransı ve eşleşen şaft sertliği parametre eşleştirme kılavuzu
• Çift AS2 koruyucu ve RS contalı varyantlar ve paslanmaz çelik pas önleyici çekilmiş kapak seçenekleri dahil olmak üzere özelleştirilmiş rulman çözümü önerileri
• Karışık iki model kombine toplu siparişler için rekabetçi doğrudan fabrika toplu toptan satış fiyatı

Detaylı resmi fiyat teklifi almak için her modelin gerekli satın alma miktarını ve ekipman çalışma ortamını gönderin
