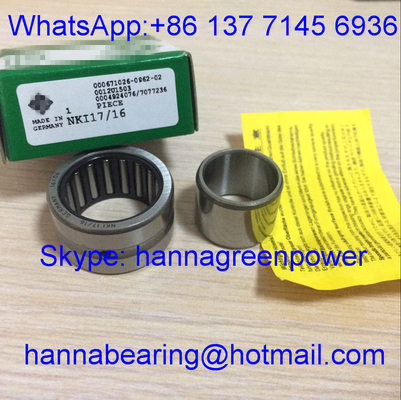

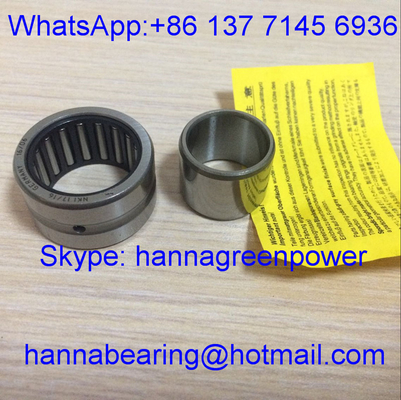

NKI17/16-XL / NKI17-16 Hafif Görev Türü Petrol deliği 17*29*16 mm ile küçük iğne rulmanları

NKI17/16-XL ve NKI17-16, yekpare işlenmiş iç bilezik, birleşik çekirdek boyutu Fw=17 mm, dış çap D=29 mm, toplam genişlik C=16 mm ile tamamlanmış metrik tek sıralı çekilmiş çanak iğneli rulmanlardır. İki parça numarası aynı fiziksel yapıya karşılık gelir; XL, standartlaştırılmış hafif optimize edilmiş üretim versiyonunu temsil eder.

Bu NKI serisi, damgalanmış ince çelik kafesi ve yoğun iğneli rulman düzenini birleştirerek ultra dar radyal kurulum alanı altında ultra yüksek radyal yük kapasitesi sağlar. Eşleşen hassas yekpare iç halka, eşleşen şaftta yüksek sertlikte son taşlamayı önler ve şaft işleme akışını büyük ölçüde basitleştirir. Her iki ucu açık tasarım, uygun yeniden yağlamayı ve mükemmel ısı dağılımını destekler, yalnızca saf radyal yüke dayanır. Minyatür dişli kutuları, tekstil makineleri, otomasyon döner bileşenleri, küçük hidrolik pompalar ve katı radyal alan kısıtlamalarına sahip hafif endüstriyel transmisyon düzenekleri için yaygın olarak kullanılır.

Projeniz için 24 saat içinde teklif alın

Fw (İğne tertibatı iç çapı): 17 mm
İç bilezik deliği d: 17 mm
Dış Çap D: 29 mm
Genel Genişlik C: 16 mm
Yapı: Ayrılabilir katı iç halkalı tek sıralı çekilmiş çanak iğneli rulman
Malzeme: Çekilmiş çanak, iğneli makaralar ve iç bilezik GCr15 yüksek karbonlu krom rulman çeliği
Tutucu: Damgalı karbon çelik kafes
Standart Radyal Açıklık: CN normal boşluk
Referans gres sınırlayıcı dönüş hızı: 14800 dev/dak
Dönme hızını sınırlayan yağlı yağlama: 18600 dev/dak
Minimum pah r: 0,5 mm
Eşleşen şaft yüzeyi, su verme sertleştirmesi olmadan yalnızca sıradan son işlem gerektirir

Optimize edilmiş hafif standart üretim versiyonu, tutarlı yük ve boyut verileri
Dinamik Yük Cr: 10200 N
Statik Yük Kor: 15400 N
Net Ağırlık: 0,022 kg

Temel standart model, XL versiyonuyla aynı anahat boyutu ve yükleme parametreleri
Dinamik Yük Cr: 10200 N
Statik Yük Kor: 15400 N
Net Ağırlık: 0,022 kg
Müşteri talebi üzerine iki modelin tam boyutlu çizimleri ve tam teknik yük verileri mevcuttur.

1. Ayrılabilir hassas işlenmiş katı iç halka, eşleşen şaft için yüksek sertlikteki taşlama işlemini ortadan kaldırır, şaft üretim maliyetini ve işleme döngüsünü etkili bir şekilde azaltır
2. Ultra ince radyal kesit, ekipmanın radyal olarak kapladığı alanı büyük ölçüde azaltır; minyatürleştirilmiş kompakt şanzıman yapısal tasarımı için mükemmeldir
3. Yoğun iğneli silindirin tekdüze düzeni, olağanüstü radyal sağlamlık ve ağır yük kapasitesi, hafif değişken darbe yükü altında istikrarlı sürekli orta hızda çalışma sağlar
4. Damgalı ince çelik kafes, iğneli silindirleri eşit şekilde ayırır, düşük sürtünme kaybı, iyi ısı dağılımı ve ekipmanın uzun süreli, kesintisiz çalışması için düzgün yuvarlanma performansı
5. Çift parça numaralı aynı boyutlu tasarım, küresel müşterilerin farklı tedarik ve değiştirme standardı gereksinimlerini kolaylaştırır
6. Özelleştirilebilir seçenekler arasında çift taraflı 2RS temaslı lastik contalar, C3 büyütülmüş radyal boşluk, paslanmaz çelik pas önleyici çekilmiş kap, OEM lazer markalama ve yüksek sıcaklıkta aşınmaya dayanıklı gres doldurma bulunur

Şanzıman mili işleme prosedürlerini etkili bir şekilde basitleştirin ve kompakt şanzıman ve döner şanzıman gruplarının servis ömrünü uzatın

Bu NKI17/16-XL / NKI17-16 masif iç halkalı iğneli rulman seti, aşağıdaki kompakt hafif ve orta ölçekli endüstriyel ekipmanlarla geniş çapta uyumludur:

• Minyatür redüksiyon dişli kutuları, küçük şanzıman kutusu ara ve çıkış mili destek düzenekleri
• Tekstil dokuma tezgahları, baskı küçük makine gergi makaralı döner üniteler
• Otomasyon ekipmanı kam döner parçaları ve minyatür doğrusal kayar destek bileşenleri
• Hafif hidrolik yağ pompası, mikro valf göbeği, hafif döner kayar tertibatlar
• Küçük paketleme makineleri, ofis ekipmanları ve ev aletleri şanzıman parçaları
• 17mm çaplı katı iç halka çekilmiş fincan iğneli rulman ekipmanı için satış sonrası yedek yedek parçalar

Dar radyal alanlı endüstriyel iletim ekipmanları için ideal kompakt, yüksek radyal yük taşıma çözümü

• 25 yıllık profesyonel NKI serisi masif iç halka çekilmiş fincan iğneli rulman imalat tecrübesi
• Uluslararası standart NKI17/16 serisi rulmanlar, tutarlı boyut toleransı ve yük performansı göstergeleri ile tamamen boyutsal olarak değiştirilebilir iki model
• Çift taraflı sızdırmazlık, paslanmaz çelik kabuk ve özel açıklık özelleştirmesini destekleyen eksiksiz OEM ve ODM özelleştirilmiş hizmeti
• Tam prosesli sıkı denetim: Hammadde sertlik testi, iç bilezik yuvarlanma yolu süper bitirme hassasiyeti, silindir düzeni tekdüzeliği ve teslimattan önce dinamik yük yorulma döngüsü testi
• Profesyonel rulman mühendisliği ekibi, 24 saat içinde şaft muhafazasına uygun kurulum rehberliği sağlar
• Uzun vadeli makine ekipmanı üreticileri için tercihli toptan satış fiyatına sahip istikrarlı büyük ölçekli seri üretim montaj hatları

İstikrarlı ağır radyal yük performansına, uzun hizmet ömrüne ve küresel endüstriyel alıcılarla uzun vadeli kazan-kazan işbirliğine odaklanıyoruz.

• GCr15 krom taşıyan çeliğin hammadde kimyasal bileşimi ve yüzey sertliği muayenesi
• Sağlam iç bilezik yuvarlanma yolu için dış çanak, tornalama ve ayna süper bitirme işlemleri için hassas derin çekme şekillendirme
• Dahili metal gerilimini stabilize etmek ve aşınma direncini artırmak için standartlaştırılmış sabit sıcaklıkta ısıl işlem süreci
• Kapsamlı performans testleri: radyal boşluk bütünlüğü, dinamik/statik yük kapasitesi, yuvarlanma düzgünlüğü ve ısı dağıtma performansı
• Pas önleyici paketleme ve sevkıyattan önce her model için tekdüze iğneli rulman düzeneği denetimi ve ayrı boyut ve görünüm yeniden denetimi

Her rulman grubu, kararlı ağır radyal yükte sürekli çalışmayı garanti etmek için tam örneklemeli ileri geri döngü dayanıklılık testinden geçer

Minyatür dişli kutusu ve otomasyon transmisyon ekipmanı için yüksek kaliteli NKI17/16-XL optimize edilmiş versiyona ve NKI17-16 standart masif iç halka çekme çanak iğneli rulmanlara ihtiyacınız varsa, talebinizi doğrudan bize gönderin.
Soruşturma gönderdikten sonra tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika teklifi yanıtı
• Profesyonel rulman mühendisleri tarafından birebir şaft muhafazası eşleştirme parametre rehberliği
• Çift 2RS contalı varyantlar ve paslanmaz çelik pas önleyici çekilmiş kapak seçenekleri de dahil olmak üzere özelleştirilmiş rulman çözümü önerileri
• Karışık iki modelli kombine toplu siparişler için rekabetçi doğrudan fabrika toplu toptan satış fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipman çalışma ortamı için gerekli satın alma miktarını gönderin

• S1: NKI17/16-XL ile NKI17-16 arasındaki fark nedir?
  Cevap 1: Her ikisi de aynı genel boyutları, yük kapasitesini ve kurulum boyutunu paylaşıyor; XL, uluslararası tedarik standartları için optimize edilmiş hafif standartlaştırılmış üretim ekidir.
• S2: İç bilezikli NKI serisi rulmanların avantajı nedir?
  A2: Ayrılabilir hassas işlenmiş katı iç halka ile donatılmış olan çiftleşme şaftının söndürme ve süper bitirmeye ihtiyacı yoktur, bu da şaft işleme maliyetini düşürür.
• S3: NKI iğneli rulmanlar eksenel yük taşıyabilir mi?
  Cevap 3: Tamamen radyal yük için tasarlanmıştır, sürekli çift yönlü eksenel kuvvet çalışma koşullarına uygun değildir.
