THK doğrusal rulman iBu, silindir ekseni ile sınırsız yolculuk için lineer hareket sisteminin düşük maliyetli bir üretimi.Minimal sürtünme topu dönüşü ile doğrusal rulman, böylece düzgün bir hassas hareket olabilir.
LMH-L serisiLMK-L modelinden daha düşük ve daha kompakt bir tasarımı sağlar. Standart tutturma plakanın iki birimini içeren bu tip, moment yükünün bulunduğu yerler için optimaldir.Doğrusal Bushing'deki topların sıraları iki sıra düz taraftan yük alması için düzenlendiğinden, uzun bir hizmet ömrü elde edilebilir
Kesme Flens modeli LMH....L standart türü THK doğrusal rulman LMH25UU:
"LM" metrik standart tip doğrusal rulman
"LME" inç standart tip doğrusal rulman
"UU" uzun tip doğrusal rulmanın her iki tarafında da kauçuk mühürler
"OP" açık tip doğrusal rulman
"AJ." ayarlama tipi doğrusal rulman
*LM...UU: LM...(silindir), LM...OP ((açık tip), LM...AJ ((çıkış ayarlanabilir)
*LME...UU:LME... ((silindir), LME...OP ((açık tip), LME...AJ ((çıkış ayarlanabilir),
*KH:Yüksek hassasiyetli mini rulman

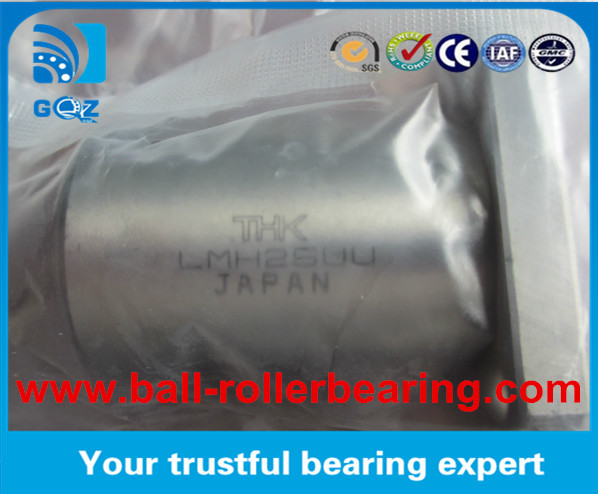

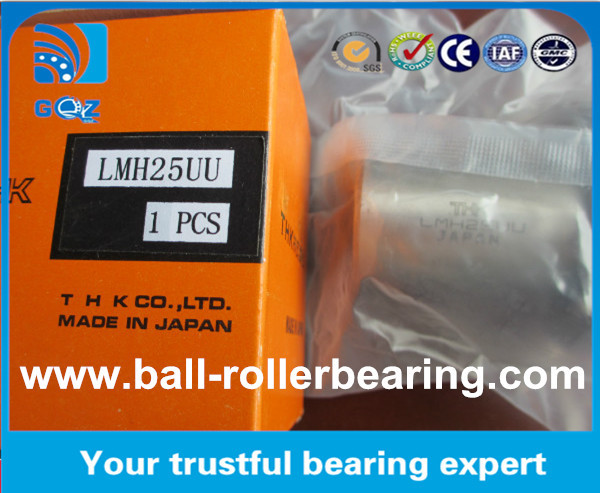

THK Lineer Lagers LMH25UU detayları:
| Çekim No. |
Top sıraları |
Ağırlık g |
C(N) |
Ko ((N) |
İç çapı |
Dış çapı |
Uzunluk |
| (mm) |
(mm) |
(mm) |
| LMH6UU |
4 |
26.5 |
21 |
27 |
6 |
12 |
19 |
| LMH8SUU |
4 |
34 |
18 |
23 |
8 |
15 |
17 |
| LMH8UU |
4 |
40 |
27 |
41 |
8 |
15 |
24 |
| LMH10UU |
4 |
78 |
38 |
56 |
10 |
19 |
29 |
| LMH12UU |
4 |
76 |
42 |
61 |
12 |
21 |
30 |
| LMH13UU |
4 |
94 |
52 |
79 |
13 |
23 |
32 |
| LMH16UU |
5 |
134 |
79 |
120 |
16 |
28 |
37 |
| LMH20UU |
5 |
180 |
88 |
140 |
20 |
32 |
42 |
| LMH25UU |
6 |
340 |
100 |
160 |
25 |
40 |
59 |
| LMH30UU |
6 |
460 |
160 |
280 |
30 |
45 |
64
|
| Çekim No. |
Top sıraları |
Ağırlık g |
C(N) |
Ko ((N) |
İç çapı
(mm) |
Dış çapı
(mm) |
Uzunluk
(mm) |
| LMK6LUU |
4 |
26.5 |
21 |
27 |
6 |
12 |
19 |
| LMK8LUU |
4 |
34 |
18 |
23 |
8 |
15 |
17 |
| LMK10LUU |
4 |
78 |
38 |
56 |
10 |
19 |
29 |
| LMK12LUU |
4 |
76 |
42 |
61 |
12 |
21 |
30 |
| LMK13LUU |
4 |
94 |
52 |
79 |
13 |
23 |
32 |
| LMK16LUU |
5 |
134 |
79 |
120 |
16 |
28 |
37 |
| LMK20LUU |
5 |
180 |
88 |
140 |
20 |
32 |
42 |
| LMK30LUU |
6 |
340 |
100 |
160 |
25 |
40 |
59 |
| LMK25LUU |
6 |
460 |
160 |
280 |
30 |
45 |
64 |
| LMK35LUU |
6 |
795 |
170 |
320 |
35 |
52 |
70 |
| LMK40LUU |
6 |
1054 |
220 |
410 |
40 |
60 |
80 |
| LMK50LUU |
6 |
2200 |
390 |
810 |
50 |
80 |
100 |
| LMK60LUU |
6 |
2960 |
480 |
1020 |
60 |
90 |
110 |
Doğrusal yataksınırsız yolculuk için doğrusal hareket sistemi düşük maliyetli bir üretim
Tüp bant noktası, şaftla temas ettiğinden, yükü kullanmak küçüktür.
Minimal sürtünme topu dönüşü, böylece pürüzsüz hareket kesinliği elde etmek için.
rulmanlar, doğrusal hareket sisteminin kendi kendine yağlayıcı özellikleridir, en büyük fark
metal doğrusal rulmanları doğrusal rulmanlar yuvarlama sürtünme olduğunu, nokta
rulman ile silindir ekseninin arasındaki temas, bu nedenle düşük yük hızı hareketleri için uygundur;
Plastik doğrusal rulmanlar kayarken sürtünme rulman yüzeyi ile temas arasındaki
Silindir ekseni, yani yüksek yükler için bu düşük hızlı hareket.
Doğrusal rulmanlarSınırsız doğrusal tahrik için sertleştirilmiş doğrusal tahrik çubuğu ile birlikte kullanılır.
Top yükle ve nakliye asını söndür, çünkü temas noktasıdır.
yükün küçük olmasına izin vermek, ama doğrusal hareket, sürtünme en küçük, yüksek hassasiyet, hızlı hareket.
