Ağır Yüklü T4DB170 Metrik Hassasiyetli Rol rulman 170x230x32mm

1.Ürün Genel Görünümü

1.Ürün Genel Görünümü
T4DB170, metrik ISO standardı T4DB serisi tek sıra ayırılabilir konik rulo rulman, birleşik çekirdek montaj boyutu iç delik d=170mm, dış çap D=230mm, iç halka genişliği B=30mm,Dış halka genişliği C=23mm, toplam montaj genişliği T = 32mm, orta büyük boru ağır yük tasarımı 17.1° standart temas açısıSKF 集....

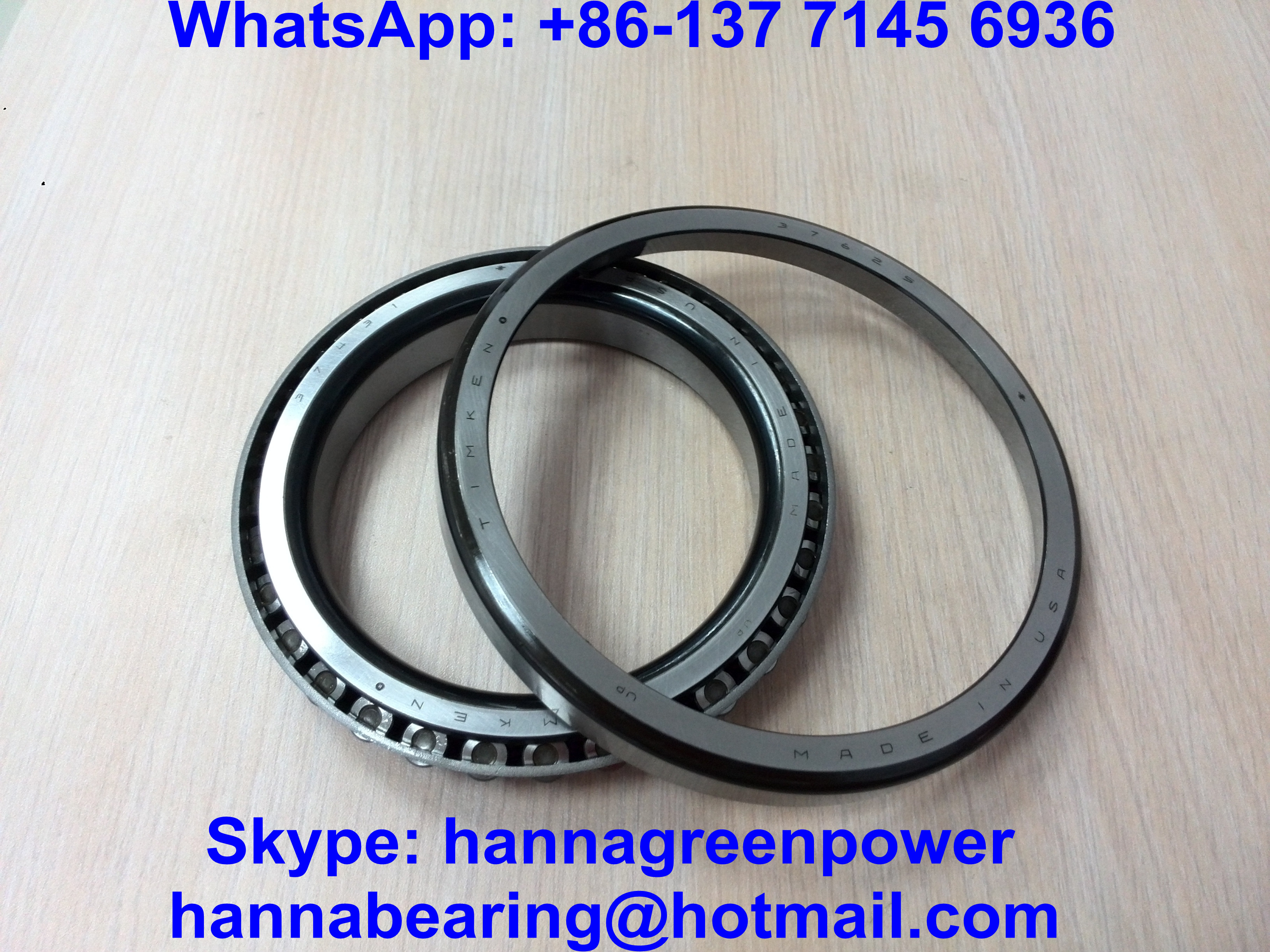

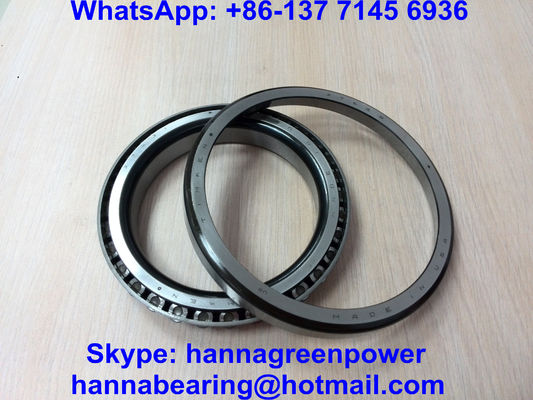

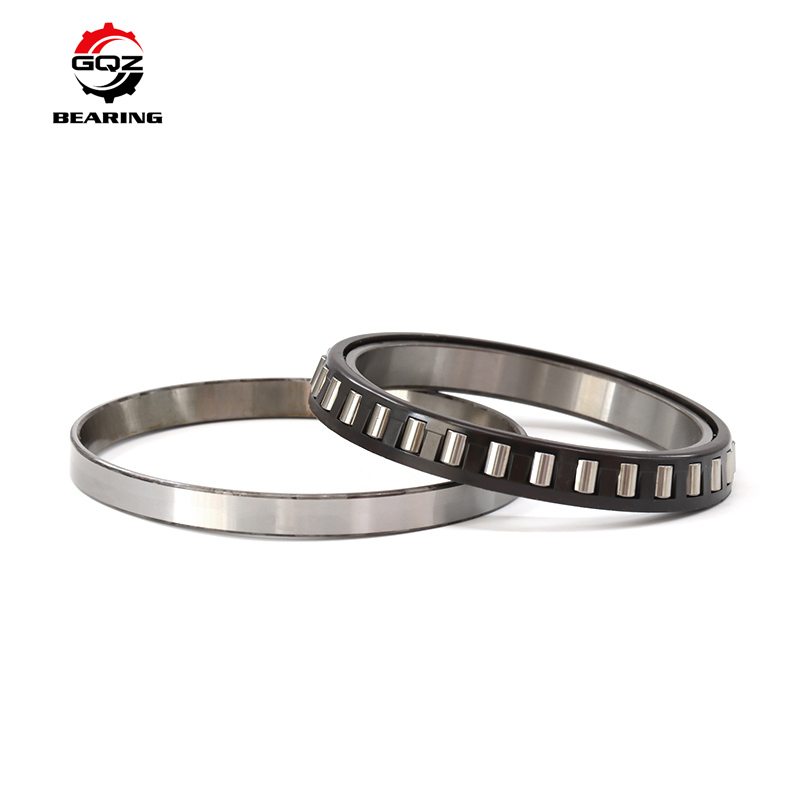

Açık mühürlenmemiş bölünmüş yapı: koni montajı (iç halka + konik yuvarlaklar + çelik damgalama kafesi) ve dış bardak tamamen bağımsız olarak sökülebilir, uygun ayrı montaj,Büyük boyutlu ağır kullanımlı şanzıman kümeleri için önceden yükleme ayarlama ve bileşen değiştirmeAğır kombine radyal yük ve tek yönlü eksenel itiş yükünü taşıyabilir; çiftleştirilmiş arkadan arkaya / O tipi montajı iki yönlü eksenel konumlandırmayı ve yüksek sertlik desteğini gerçekleştirir,Uzun süreli alternatif ağır darbe ve ileri-geri sık yük altında istikrarlı dönüş.
Tüm halkalar ve yuvarlama elemanları, entegre olarak söndürülmüş GCr15 yüksek karbonlu kromlu rulman çelik, hassas logaritmik yuvarlak temas eğrisi üstü ve sıkı yuvarlak sınıflandırması,eşit iç stres dağılımı, olağanüstü aşınma direnci, yorgunluk ve darbe direnci, düşük sürtünme tork ve sürekli ağır yük işlevinde küçük sıcaklık artışı.Ağır endüstriyel gear redüktörleri için geniş çapta eşleştirilmiştir, madencilik taşıyıcı tahrik ocağı, büyük inşaat makinesinin aksları, metalürjik yuvarlama fabrikası yardımcı aktarım sistemleri ve ağır kamyon diferansiyel destek pozisyonları.

2.Teknik özellikler

Model: T4DB170
Temel boyut: d = 170mm, D = 230mm, B = 30mm, C = 23mm, T = 32mm
Yapı: Tek sıra ayırılabilir konik rulo rulman, mühürsüz açık, standart olarak çelik damgalama kafesi
Ham madde: GCr15 rulmanlı çelik
Kafes seçenekleri: Yüksek sıcaklıklı ağır yük için damgalanmış çelik kafes / katı tunç kafes
Standart boşluk: CN normal boşluk, C3 genişletilmiş boşluk özelleştirilebilir
Filenin minimum yarıçapı r1,r2=r3,r4=3mm
Çalışma sıcaklık aralığı: -30°C ~ 120°C
Net ağırlığı: 3,45 kg
Hesaplama boyutu a=44mm, iç halka omzunda d1=197mm
Montaj sınır boyutu:
Da max=182mm, db min=184mm; Da min=215mm, Da max=216mm; Db min=223mm
Ca min=6mm, Cb min=9mm; ra max=3mm, rb max=3mm
Hesaplama katsayısı: e=0.46, eksenel faktör Y=1.3, statik eksen faktörü Y0=0.72
Temel dinamik radyal yük Cr: 307 kN
Temel statik radyal yük C0r: 440 kN
Yorgunluk sınır yükü Cur: 43 kN
Yağ referans hızı: 2000 r/min; Yağ sınırlama hızı: 2600 r/min
Tam montaj çizimleri, yük özellikleri eğrileri ve ağır darbe hızlandırılmış yorgunluk testi raporları müşteri isteği üzerine sağlanabilir.

3Ana Avantajlar

• Standart T4DB orta büyük boşluk kompakt genişlik düzeni, sınırlı eksenel montaj alanı altında ultra yüksek radyal-eksenel kombinasyon yük kapasitesi,Ağır madencilik ve metalürji büyük nakliye ekipmanları için ideal eşleşme
• Tamamen ayırılabilir koni ve bardak bağımsız bölünmüş yapı, hasarlı iç koni veya dış bardak büyük nakliye kutusunun genel sökülmesi olmadan ayrı ayrı değiştirilebilir,Temizlik duraklama zamanını ve yedek parça satın alma maliyetini büyük ölçüde düşürdü
• Hassas ayna süper bitmiş konik yarış yolu + logaritmik optimize edilmiş rulo temas eğrisi, rulo temas yüzeyinde tekdüze yük dağılımı, kenar gerilim konsantrasyonunu etkili bir şekilde azaltır,Gecikme yarış yolu soyulması ve rulo aşınması başarısızlığı
• Çift kafese sahip yapılandırma seçenekleri: genel aralıklı ağır yük çalışma koşulları için uygun maliyetli damgalı çelik kafese;katı tunç kafes 24 saat kesintisiz yüksek sıcaklık sert madencilik üretim hatları için deformasyon karşıtı
• Tam özelleştirilebilir hizmet desteği: C3 genişletilmiş radyal açıklık, P5/P6 yüksek hassaslık derecesi, OEM lazer işareti, özel yüksek sıcaklıklı antioksidan yağ dolumu, nötr ihracat markası ambalajı
• Sıkı entegral stres hafifletme söndürme ısı işleme süreci, tekdüze malzeme sertliği ve iç yapısal dayanıklılık,Aygıtın genel onarım döngüsünü sıradan düşük hassaslıklı konik rulo rulmanlarına kıyasla %30'dan fazla uzatmak
• Standart açık tasarım, yağ banyosu dolaşımlı yağlamayı destekler, yerleşik bol yağlayıcı yağ dolaşım sistemine sahip büyük vites kutuları için uygundur, uzun süreli istikrarlı sürekli çalışma

4.Uygulamalar

T4DB170 Açık ayrılabilir ağır kullanımlı konik rulo rulman, orta büyük ağır endüstriyel döner ekipmanlar için çekirdek aşınma yedek parçasıdır:

• Büyük yatay/ dikey ağır endüstriyel gear redüktörleri, madencilik kemeri taşıyıcı başını destekleyen rulman birimleri
• Büyük ekskavatör, ağır yükleyici, yol ruloları ana tahrik asısının konumlandırma rulmanları
• Metallürji hafif valsanları için yardımcı vites ocağı, büyük çelik fabrikaları taşıyıcı rulo dönen destekler
• Ağır kamyon, mühendislik aracı diferansiyeli ve tekerlek merkezi ağır yük taşıma pozisyonları
• Büyük rüzgar enerjisi ana yardımcı azaltma kutusu, ağır liman vinci kaldırma katran döner bileşenleri
• Ardından piyasaya sunulan 170 mm delikli T4DB serisi metrik ayrılabilir konik rulo rulmanı
• Madencilik ekipmanı OEM, ağır makine tamir fabrikası ve metallürjik aktarım toplu eşleştirme için maliyetli ağır yük taşıma çözümü.

5Neden GQZ Taşımacılığını Seçiyorsunuz?

• T4DB170 dahil olmak üzere T4DB serisi büyük boru ayırılabilir konik rulo rulmanları için 25 yıllık profesyonel üretim deneyimi
• T4DB170 Uluslararası standart T4DB serisi rulmanlar ile tamamen boyut olarak değiştirilebilir, tutarlı montaj boyutu, yük oranı ve montaj tolerans göstergeleri
• Tam OEM & ODM özelleştirme hizmeti, tunç kafesi, C3 açıklığı yükseltmesi, yüksek hassaslık derecesi ve özel yüksek / düşük sıcaklıklı yağlayıcı dolumu destekler
• Teslimat öncesi tam sıkı denetim: hammadde sertliği testi, konik yarış yolu öğütme hassasiyeti denetimi, ağır yükle karşılıklı darbe yorgunluk döngüsü testi, temas yüzeyinin kabalığını tespit etmek
• Profesyonel konik rulman mühendislik ekibi büyük şaft ve ağır konut tolerans 24 saat içinde uyumlu kurulum teknik rehberlik sağlar
• Uzun vadeli madencilik ekipmanları üreticileri, ağır inşaat makineleri ve metalürjik aktarım tedarikçileri için uygun toplu toptan satış fiyatı ile istikrarlı seri üretim hatları
• Biz kompakt geniş yük ayrıştırılabilir tasarım, ultra yüksek radyal-eksenel kombinasyon yük kapasitesi odaklanmak,kolay bağımsız bakım yapısı ve küresel ağır endüstriyel şanzıman ekipmanları yedek parça alıcıları ile uzun vadeli kazan-kazan işbirliği.

6Kalite kontrolü

• GCr15 kromlu rulmanlı çeliklerin hammadde kimyasal bileşimi ve yüzey sertliği denetimi
• İç ve dış halka konik çizgiler için hassas dönüştürme, söndürme karıştırma ve ayna üstü işleme işleme
• İç işleme kalıntı stresini ortadan kaldırmak için standart entegral stres hafifletme söndürme ısı işlemi
• Sınıflandırılmış hedefli performans testi: T4DB170 uzun döngü hızlandırılmış ağır yük yaşlanma testi, sürekli darbe aşınma direnci testi, yüksek hızlı düşük sürtünme tork sıcaklık artışının tespiti
• Konik rulo sıralama, çelik / tunç kafese montaj, paslanmaz yağ ambalajlaması ve nakliye öncesi tam boyut ve görünüm yeniden kontrolü
• T4DB170 rulmanlarının her bir seri, madencilik içindeki uzun süreli istikrarlı çalışmayı garanti etmek için tam örnekleme ağır yüklü ters dönümlü rotasyon yorgunluk testini geçmektedir.metallürjik ve ağır endüstriyel redüksiyon nakliye ekipmanları.

7.Şimdi alıntı yap.

Büyük dişli kutusu, madencilik makineleri ve ağır inşaat ekipmanı bakımı ve OEM eşleştirmesi için ağır görevli açık ayırılabilir T4DB170 konik rulo rulmanlarına ihtiyacınız varsa, soruşturmanızı doğrudan gönderin.
Sorguyu gönderdiğinizde tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika açıklaması cevabı
• Profesyonel T4DB serisi konik rulman mühendislerinden birbiriyle büyük şaft ve ağır ev eşleşme toleransı kurulum teknik rehberliği
• Bakır kafesi ve genişletilmiş açıklık yükseltme seçenekleri dahil olmak üzere özel rulman şeması önerileri
• Büyük yedek parça toplu siparişleri için rekabetçi doğrudan fabrika toplu satış fiyatı
• Gerekli satın alma miktarını ve ekipmanını gönderin detaylı resmi teklif almak için sürekli ağır yük ve orta yüksek sıcaklıklı çalışma ortamı.

8. Sıkça Sorulan Sorular

1. S1: T4DB170 rulmanının yapısal özellikleri nelerdir?
   A1: T4DB metrik açık ayırılabilir tek sıra konik rulo rulmanına aittir, koni montajı ve dış bardak ayrı ayrı sökülebilir, standart damgalı çelik kafes, yerleşik mühür yok,İçeride döngü yağı yağlama sistemine sahip ekipmanlar için uygundur.
2. S2: T4DB170 hangi yükleri kaldırabilir?
   A2: Çok ağır kombine radyal yük ve tek yönlü eksenel itiş yüküne dayanabilir; iki yönlü eksenel konumlandırma, makul bir önceden yüklenme ile arka arkaya / O tipi iki rulman yüklenmesini gerektirir.
3. S3: T4DB170 esas olarak hangi endüstrilere uygulanır?
   A3: Madencilik taşıyıcı ekipmanlarında, ağır endüstriyel büyük dişli kutularında, büyük inşaat makineleri tahrik akslarında ve metalürjik yuvarlama santralinde yardımcı aktarım sistemlerinde yaygın olarak kullanılır.
