İnce Tipi T4DB160 Ağır Yüklü Taper Roller Lageri 160x220x32mm

1. Ürün Genel Bakışı

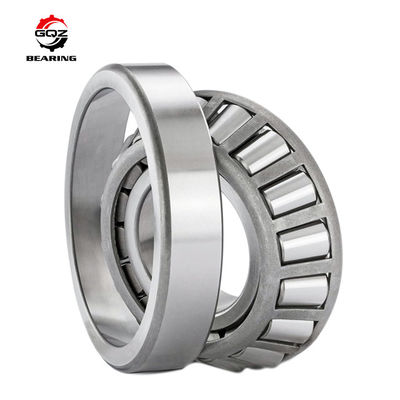

T4DB160, metrik standart tek sıralı ayrılabilir konik makaralı rulmandır, standart genel boyutları d160×D220×T32mm'dir ve T4DB standart boyut serisi konik makaralı rulmanlara aittir. Ayrılabilir iç bilezik (makaralar ve damgalı çelik kafes ile) ve bağımsız dış kapak bölünmüş montajından oluşur, eğimli konik makara yatak yüzeyi, büyük radyal yükü ve tek yönlü eksenel itme bileşik yükünü aynı anda taşıyabilir.
Tüm iç bilezik, dış bilezik ve konik makaralar tamamen sertleştirilmiş GCr15 yüksek karbonlu krom rulman çeliği, ultra hassas ayna taşlama yatak yüzeyi, düzgün çizgi temas gerilimi dağılımı, ağır ekipmanların uzun süreli sürekli çalışması altında alternatif ağır darbe yüküne karşı mükemmel direnç kullanır. Ayrılabilir bölünmüş tasarım, şaft ve rulman yuvasının ayrı montajını destekler, ağır şanzıman sisteminin sökme, bakım ve ön yük ayarlama işlerini büyük ölçüde basitleştirir. Yaygın olarak ağır sanayi dişli redüktörleri, madencilik ekipmanları şanzıman milleri, metalurjik yardımcı makineler, büyük inşaat makineleri yürüyüş tahrik montajları ve ağır pompa döner destek konumları ile uyumludur.

2. Teknik Özellikler

Model: T4DB160
Sınır boyutları (mm): Delik d=160, Dış çap D=220, Toplam genişlik T=32, Konik genişlik B=30, Kapak genişlik C=23
Min radyus köşe r1,r2=r3,r4=3mm
Basınç noktası mesafesi a=44.43mm, temas açısı 17.96°
Yapı: Tek sıralı konik makaralı rulman, ayrılabilir konik ve kapak, damgalı çelik kafes, açık tip
Hammadde: Konik, kapak ve konik makaralar için GCr15 rulman çeliği
Temel dinamik radyal yük Cr: 257kN
Temel statik radyal yük C0r: 415kN
Yorulma yükü sınırı Pu: 41.5kN
Sınır dönme hızı: Gres 2000 dev/dak, Yağ 2600 dev/dak
Tek rulman net ağırlığı: 3.25kg
Yük katsayısı: e=0.48, Y=1.25, Y0=0.7
Çalışma sıcaklığı aralığı: -40°C ~ 120°C
Montaj omuz referansı: da maks=172mm, Da min=204mm, Da maks=206mm
Tam ağır redüktör montaj çizimleri, bileşik yük eşleştirme seçimi kılavuzu ve uzun döngülü alternatif darbe dayanıklılık test raporları müşteri talebi üzerine sağlanabilir.

3. Temel Avantajlar

• Ayrılabilir konik ve kapak bölünmüş yapısı, şaft üzerine önceden monte edilmiş iç konik, ayrı olarak yuvaya preslenmiş dış kapak, ağır ekipman revizyonu sırasında şaft mili ve yuvaya zarar vermeden kolay sökme.
• Büyük temas açılı konik makara düzeni, üstün bileşik radyal-eksenel yük taşıma kapasitesi, madencilik ve metalurji redüktörlerinin ağır kaydırma darbe yükü altında kararlı çalışma.
• Hassas damgalı çelik kafes, konik makaraları eşit şekilde sınırlar, değişken ağır yük altında uzun süreli sürekli dönüş sırasında makara kaymasını, sapmasını ve düşmesini etkili bir şekilde önler.
• Tam entegre sertleştirme ısıl işlemi HRC60-65 yüksek sertliğe ulaşır, mükemmel anti-yorulma, anti-soyulma ve aşınma direnci, ağır sanayi şanzıman ekipmanlarının revizyon döngüsünü uzatır.
• Ultra pürüzsüz süper bitmiş haddeleme temas yüzeyi, düşük sürtünme katsayısı, sürekli yüksek yük altında ısı birikimini etkili bir şekilde kontrol eder, redüktör yağı sıcaklığının aşırı ısınmasını ve rulman sıkışması arızasını önler.
• Standart birleşik metrik montaj boyutu, küresel T4DB160 standart konik makaralı rulmanlarla tamamen değiştirilebilir, yedek parça değişimi sırasında mevcut şaft ve yuvada değişiklik yapmaya gerek yoktur.
• Sırt sırta monte edilmiş iki adet T4DB160 seti çift yönlü eksenel itmeyi taşıyabilir, ağır diferansiyel, dikey mil ve çift yönlü şanzıman mili montajları için uygundur.
• Kapsamlı özelleştirilmiş hizmet: P4/P5 yüksek hassasiyet yükseltmesi, C3 genişletilmiş boşluk ayarı, kapak dış yüzeyinde OEM lazer işaretleme, nötr ihracat ahşap kutu pas önleyici ambalaj, yüksek sıcaklık aşırı basınç gresi ön dolumu.

4. Uygulama Senaryoları

T4DB160 tek sıralı ayrılabilir konik makaralı rulman, metalurji, madencilik ve ağır inşaat makineleri için temel ağır bileşik yük döner yedek parçasıdır:

• Büyük ağır sanayi dişli redüktörleri, madencilik konveyör tahrik dişli kutusu giriş/çıkış şaft rulman montajları
• Yeraltı maden kazıyıcı, kırıcı yardımcı şanzıman ve yürüyüş redüktörü eşleştirme üniteleri
• Metalurjik haddeleme yardımcı ekipmanları, ağır ekstrüzyon makinesi dikey yük destek rulman konumları
• Büyük inşaat makineleri ekskavatör, yükleyici ağır tahrik aksı ve döner şanzıman bileşenleri
• Ağır sanayi santrifüj pompası, büyük üfleyici rotor desteği, deniz hafif hizmet redüksiyon şanzıman rulmanları
• Satış sonrası değiştirilebilir T4DB standart serisi konik makaralı rulman seti
• Redüktör üreticileri, madencilik metalurji ekipmanları OEM'leri ve ağır makine bakım fabrikaları toplu alımları için uygun maliyetli yüksek bileşik yük anti-darbe rulman çözümü.

5. Neden GQZ Rulmanı Seçmelisiniz

• T4DB160 dahil olmak üzere T4DB metrik serisi ağır tek sıralı konik makaralı rulmanların 25 yıllık profesyonel üretim deneyimi
• T4DB160 konik ve kapak, uluslararası standart konik makaralı rulmanlarla tamamen boyut olarak değiştirilebilir, tutarlı bileşik yük derecesi, hız toleransı ve montaj eşleştirme standartları.
• P4 süper hassasiyet sınıfı, C3 boşluk ve yüksek sıcaklık aşırı basınç gresi dolumunu destekleyen eksiksiz OEM ve ODM özelleştirme hizmeti.
• Katı tam teslimat öncesi muayene akışı: GCr15 hammadde metalografik ve sertlik testi, konik makara boyut sıralama elemesi, uzun döngülü radyal-eksenel alternatif ağır darbe yaşlandırma testi, sürekli ağır yük yorulma aşınma simülasyon testi.
• Profesyonel konik makaralı rulman mühendislik ekibi, 24 çalışma saati içinde bire bir bileşik yük hesaplaması, sırt sırta çift rulman ön yük eşleştirme şeması ve ağır redüktör şaft montajı teknik rehberliği sağlar.
• Rekabetçi fabrika doğrudan toplu toptan satış fiyatı ile istikrarlı büyük ölçekli seri üretim atölyesi, büyük parti tek model siparişleri için, küresel madencilik, metalurji ve ağır makine yedek parça alıcıları için uzun vadeli istikrarlı tedarik.
• Ayrılabilir konik-kapak konik makara yapısı, ağır bileşik radyal-eksenel yük direnci tasarımı, evrensel metrik değiştirilebilir montaj boyutu standardı ve ağır sanayi şanzıman ekipmanı tedarikçileri ile uzun vadeli kazan-kazan işbirliği konusunda uzmanız.

6. Kalite Kontrol

• GCr15 rulman çeliği konik, kapak ve konik makara boşlukları için hammadde kimyasal bileşimi, iç kusur ve sertlik muayenesi
• Hassas dövme, çoklu temperleme gerilim giderme, konik ve kapak için ultra hassas eğimli yatak yüzeyi çok adımlı taşlama işlemi
• Konik makara yüksek sıcaklık sertleştirme, süper bitirme ve yüksek hassasiyetli otomatik boyut sıralama üretim hattı
• Damgalı çelik kafes damgalama şekillendirme ve otomatik makara montaj işlemi, makara montaj boşluğunu ve çevresel eşit dağılımı kesinlikle kontrol eder
• Hedeflenmiş sınıflandırılmış performans testleri: T4DB160 uzun döngülü bileşik radyal-eksenel ağır yük yaşlandırma testi, tekrarlanan madencilik ekipmanı kaydırma darbe yorulma testi, yüksek sıcaklık gresi uzun döngülü dayanıklılık tespiti
• Pas önleyici yağ kaplama ve ihracat ahşap kutu neme dayanıklı ambalaj sevkiyatından önce tam boyut toleransı, yüzey çatlağı ve yatak yüzeyi pürüzlülük yeniden kontrolü
• T4DB160 rulmanlarının her üretim partisi, madencilik, metalurji ve büyük inşaat makineleri ekipmanlarında kararlı uzun vadeli ağır bileşik yük destek performansını garanti etmek için tam numune alma ağır dişli kutusu simülasyon dönüş testi gerçekleştirir.

7. Hemen Teklif Alın

Ağır sanayi redüktör üretimi, madencilik metalurji ekipman montajı ve ağır makine bakımı toplu eşleştirmesi için T4DB160 ayrılabilir tek sıralı konik makaralı rulmanlara ihtiyacınız varsa, satın alma talebinizi doğrudan gönderin.
Talep gönderdikten sonra tam profesyonel destek hizmetleri alacaksınız:
24 çalışma saati içinde hızlı resmi fabrika mühürlü resmi teklif yanıtı
Profesyonel konik makaralı rulman mühendislerinden bire bir bileşik radyal-eksenel yük hesaplaması, çift rulman sırt sırta eşleştirme ön yük şeması ve ağır şaft yuvası montajı teknik rehberliği
P4 yüksek hassasiyet yükseltmesi ve C3 genişletilmiş boşluk seçenekleri dahil olmak üzere özelleştirilmiş rulman performansı çözümleri
Büyük hacimli T4DB160 tek model siparişleri için rekabetçi doğrudan fabrika toplu toptan satış fiyatı
Detaylı resmi teklif belgesi almak için gerekli satın alma miktarınızı, şanzıman ekipmanı tipini ve sürekli ağır darbe çalışma ortamını sağlayın.

8. SSS

S1: T4DB160 konik makaralı rulmanın yapısal özelliği nedir?

A1: Ayrılabilir konik ve kapak bölünmüş yapısıdır, makaralar ve çelik kafesli iç konik dış kapaktan ayrılabilir, şaft ve rulman yuvasının ayrı montajı için uygundur, ön yük ayarı gerektiren ağır ekipmanlar için uygundur.

S2: T4DB160 ne kadar yük taşıyabilir?

A2: Esas olarak büyük radyal yük artı tek yönlü eksenel itme taşır; dikey mil ve diferansiyel şaftlar için çift yönlü eksenel yük taşıma sağlamak üzere iki rulmanı sırt sırta monte edin.

S3: T4DB160 hangi ekipmanlar için en uygundur?

A3: Esas olarak ağır sanayi dişli redüktörleri, madencilik kırıcıları, metalurjik yardımcı haddeleme ekipmanları ve sürekli ağır darbe yüküne sahip büyük inşaat makineleri ağır tahrik şanzıman montajları ile uyumludur.
