4800RPM T7FC070-XL X-Life T7FC 070/QCL7C 70x140x39mm

1. Ürün Genel Bakışı
T7FC070-XL ve T7FC070/QCL7C, T7FC ISO355 tek sıralı ayrılabilir konik makaralı rulman serisine ait, d70×D140×T39mm birleşik metrik boyutlara sahiptir ve farklı çalışma koşulları için optimize edilmiş iki yüksek performanslı versiyonu bulunmaktadır.
T7FC070-XL, X-life optimize edilmiş tasarımı, yükseltilmiş iç geometriyi, yüzey kalitesini ve ısıl işlem sürecini benimser, dinamik yük kapasitesi %20 artar ve hizmet ömrü standart tipe göre yaklaşık %70 uzar, düşük ısı üretimi ve kararlı yüksek hızlı çalışma sağlar.
T7FC070/QCL7C, Q optimize edilmiş temas yüzeyi artı CL7C yüksek mukavemetli yapıyı donatır, 30°'ye kadar daha büyük temas açısı, üstün darbe ve ağır yük direnci sunar, özellikle ağır diferansiyel, madencilik redüktörü ve inşaat makineleri şanzıman milleri için geliştirilmiştir.

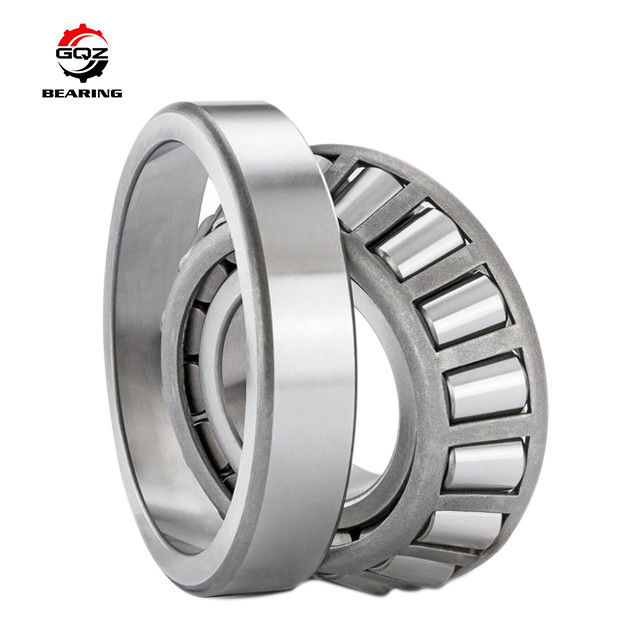

Her iki model de ayrılabilir konik ve kupası ayrılabilir yapıdadır, makaralar ve kafes içeren iç konik, dış kupadan ayrılabilir, mil ve gövdenin ayrı ayrı montajı kolaydır. Tüm ana parçalar tamamen sertleştirilmiş GCr15 rulman çeliği, ultra hassas eğimli yatak yüzeyi taşlama, üniform hat teması gerilim dağılımı kullanır, birleşik radyal yükü ve tek yönlü eksenel itmeyi güvenilir bir şekilde taşır. Yaygın olarak otomotiv diferansiyel, ağır sanayi dişli kutusu, madencilik kırıcı şanzımanı, büyük inşaat makineleri yürüyüş tahriki ve hidrolik pompa destek gruplarında kullanılır.

2. Teknik Özellikler

Model Aralığı: T7FC070-XL, T7FC070/QCL7C
Birleşik sınır boyutları (mm): İç çap d=70, Dış çap D=140, Toplam genişlik T=39, Konik genişlik B=35.5, Kupa genişlik C=27
Min köşe radyusu r=3mm, r1=3mm
Temas açısı: 30°
Yapı: Tek sıralı konik makaralı rulman, ayrılabilir konik ve kupa, preslenmiş çelik kafes, açık tasarım
Hammadde: Konik, kupa ve konik makaralar için GCr15 yüksek karbonlu krom rulman çeliği
Performans parametresi farklılaşması

1. T7FC070-XL
• Temel dinamik radyal yük Cr: 219kN
• Temel statik radyal yük C0r: 237kN
• Yorulma yükü sınırı Pu: 38kN
• Sınır hız: Gres 5800 dev/dak, Yağ 7200 dev/dak
• Net ağırlık: 2.59kg
• Özellik: X-life uzun ömürlü optimize edilmiş, düşük sürtünme, yüksek hız adaptasyonu
2. T7FC070/QCL7C
• Temel dinamik radyal yük Cr: 177kN
• Temel statik radyal yük C0r: 242kN
• Sınır hız: Gres 2400 dev/dak, Yağ 3400 dev/dak
• Net ağırlık: 2.65kg
• Özellik: QCL7C ağır hizmet takviyesi, güçlü darbe direnci, ultra yüksek statik yük kapasitesi

Genel çalışma sıcaklığı aralığı: -40℃ ~ 120℃
Montaj omuz referansı: da maks=82mm, Da min=106mm, Da maks=126mm
Müşteri talebi üzerine tam diferansiyel/redüktör montaj çizimleri, yük eşleştirme kılavuzu ve uzun döngülü alternatif darbe dayanıklılık test raporları sağlanabilir.

3. Temel Avantajlar

1. Hedefli seçim için iki yüksek performanslı versiyon: Orta-yüksek hızda sürekli çalışma için XL versiyonu; düşük hızlı ağır darbe için QCL7C versiyonu, bir model boyutu birden fazla ağır şanzıman çalışma koşulunu kapsar.
2. Büyük 30° temas açılı konik makara düzeni, mükemmel kompozit radyal-eksenel yük taşıma kapasitesi, otomobil diferansiyelinin ve madencilik ekipmanlarının sık vites değiştirme darbeleri altında kararlı çalışma.
3. Ayrılabilir konik ve kupa ayrılabilir yapısı, iç konik mile önceden monte edilir, dış kupa gövdeye ayrı ayrı preslenir, ekipman revizyonu sırasında mil yatağına zarar vermeden kolay sökme.
4. X-life optimize edilmiş T7FC070-XL: Yükseltilmiş yatak yüzeyi ve iç geometri, yağlayıcı kaybını ve ısı birikimini etkili bir şekilde azaltır, bakım aralığını ve hizmet ömrünü büyük ölçüde uzatır.
5. QCL7C güçlendirilmiş T7FC070/QCL7C: Optimize edilmiş makara temas gerilimi dağılımı, aşırı yük şok yüküne karşı güçlü direnç, inşaat ve madencilik makinelerinin ağır yükte başlat-durdur çalışma koşulları için uygundur.
6. Hassas preslenmiş çelik kafes, konik makaraları eşit şekilde sınırlar, değişken ağır uzun süreli sürekli dönüş altında makara eğilmesini, sapmasını ve düşmesini etkili bir şekilde önler.
7. Tam entegre sertleştirme ısıl işlemi HRC60–65 yüksek sertliğe ulaşır, üstün anti-yorgunluk, anti-soyulma ve aşınma direnci, ekipman yedek parça değişim sıklığını azaltır.
8. Standart birleşik metrik montaj boyutu, küresel T7FC070 serisi konik makaralı rulmanlarla tamamen değiştirilebilir, değişim sırasında mevcut mil ve gövdede değişiklik gerekmez; kapsamlı özelleştirilmiş hizmet: P4/P5 yüksek hassasiyet yükseltmesi, C3 genişletilmiş boşluk, OEM lazer işaretleme, nötr ihracat kartonu paslanmaya karşı koruyucu ambalaj, yüksek sıcaklık aşırı basınç gresi ön dolumu.

4. Uygulama Senaryoları

T7FC070-XL / T7FC070/QCL7C yüksek performanslı tek sıralı konik makaralı rulmanlar, otomotiv, madencilik ve ağır sanayi şanzıman ekipmanları için temel kompozit yük dönen yedek parçalardır:

• T7FC070-XL Eşleşen Ekipman: Orta ağır otomobil şanzıman diferansiyeli, orta boyutlu endüstriyel dişli redüktörü, hidrolik pompa yüksek hızlı destek mili, orta boyutlu blower rotor grubu
• T7FC070/QCL7C Eşleşen Ekipman: Ağır madencilik kırıcı tahrik dişli kutusu, büyük ekskavatör yürüyüş redüktörü, metalurjik yardımcı ağır şanzıman mili, ağır kamyon diferansiyel rulman konumları
• Genel Uygulama Alanları: Ağır konveyör tahrik grubu, tarımsal büyük biçerdöver şanzımanı, deniz hafif redüksiyon kutusu, ağır hizmet santrifüj pompa dönen destek bileşenleri

Satış sonrası değiştirilebilir T7FC070 serisi yüksek performanslı konik makaralı rulman seti
Otomobil diferansiyel üreticileri, madencilik metalurji ekipmanları OEM'leri ve ağır makine bakım fabrikaları için maliyet etkin uzun ömürlü darbe önleyici ağır yük rulman çözümü.

5. Neden GQZ Rulmanı Seçmelisiniz

1. T7FC070-XL ve T7FC070/QCL7C dahil olmak üzere T7FC metrik serisi yüksek performanslı konik makaralı rulmanların 25 yıllık profesyonel üretim deneyimi
2. İki versiyon uluslararası standart T7FC070 rulmanlarla tamamen boyut olarak değiştirilebilir, tutarlı yük derecesi, hız toleransı ve montaj eşleştirme standartları.
3. P4 süper hassasiyet sınıfı, C3 boşluk ayarı ve yüksek sıcaklık aşırı basınç gresi doldurma desteği ile eksiksiz OEM ve ODM özelleştirme hizmeti.
4. Katı tam teslimat öncesi muayene akışı: GCr15 hammadde metalografik ve sertlik testi, konik makara boyutsal sıralama taraması, uzun döngülü radyal-eksenel alternatif ağır darbe yaşlandırma testi, sürekli ağır yük yorulma aşınma simülasyon testi.
5. Profesyonel konik makaralı rulman mühendislik ekibi, 24 çalışma saati içinde bire bir kompozit yük hesaplaması, çift rulman sırt sırta ön yük eşleştirme şeması ve diferansiyel/redüktör mil montajı teknik rehberliği sağlar.
6. XL ve QCL7C iki versiyonunun karışık toplu siparişleri için rekabetçi fabrika doğrudan toplu toptan satış fiyatı ile istikrarlı büyük ölçekli seri üretim atölyesi, küresel otomobil parçaları, madencilik ve ağır makine yedek parça alıcıları için uzun vadeli istikrarlı tedarik.

Ayrılabilir konik-kupa konik makara yapısı, X-life uzun ömürlü ve QCL7C ağır hizmet çift optimize edilmiş tasarım, evrensel metrik değiştirilebilir montaj boyutu standardı ve ağır sanayi şanzıman ekipmanı tedarikçileri ile uzun vadeli kazan-kazan işbirliği konusunda uzmanız.

6. Kalite Kontrol

1. GCr15 rulman çeliği konik, kupa ve konik makara boşlukları için hammadde kimyasal bileşimi, iç kusur ve sertlik muayenesi
2. Konik ve kupa için hassas dövme, çoklu tavlama gerilim giderme, ultra hassas eğimli yatak yüzeyi çok adımlı taşlama işlemi
3. Konik makara yüksek sıcaklıkta sertleştirme, süperfinishing ve yüksek hassasiyetli otomatik boyutsal sıralama üretim hattı
4. Preslenmiş çelik kafes damgalama şekillendirme ve otomatik makara montaj işlemi, makara montaj boşluğunu ve çevresel üniform dağılımı kesinlikle kontrol eder
5. Hedefli sınıflandırılmış performans testi: T7FC070-XL yüksek hızlı uzun döngülü çalışma ve T7FC070/QCL7C ağır darbe aşırı yük yorulma testi için ayrı yaşlandırma testi, yüksek sıcaklık gresi uzun döngülü dayanıklılık tespiti
6. Paslanma önleyici yağ kaplaması ve ihracat kartonu neme dayanıklı ambalaj sevkiyatından önce tam boyutsal tolerans, yüzey çatlağı ve yatak yüzeyi pürüzlülüğü yeniden kontrolü

İki versiyon rulmanların her üretim partisinin, otomotiv, madencilik ve inşaat makineleri ekipmanlarında kararlı uzun vadeli kompozit radyal-eksenel yük destek performansını garanti etmek için tam örnekleme diferansiyel ve ağır redüktör simülasyon dönüş testi yapılır.

7. Hemen Teklif Alın

Otomobil diferansiyel üretimi, madencilik ağır redüktör montajı ve ağır makine bakımı toplu eşleştirmesi için T7FC070-XL X-life uzun ömürlü ve T7FC070/QCL7C ağır hizmet güçlendirilmiş konik makaralı rulmanlara ihtiyacınız varsa, satın alma talebinizi doğrudan gönderin.
Talep gönderildikten sonra tam profesyonel destek hizmetleri alacaksınız:

• 24 çalışma saati içinde hızlı resmi fabrika mühürlü resmi teklif yanıtı
• Profesyonel konik makaralı rulman mühendislerinden bire bir kompozit radyal-eksenel yük hesaplaması, iki versiyon model seçimi rehberliği ve çift rulman sırt sırta ön yük eşleştirme teknik rehberliği
• P4 yüksek hassasiyet yükseltmesi ve C3 genişletilmiş boşluk seçenekleri dahil olmak üzere özelleştirilmiş rulman performansı çözümleri
• T7FC070-XL ve T7FC070/QCL7C'nin karışık toplu teslimatı için rekabetçi doğrudan fabrika toplu toptan satış fiyatı

Detaylı resmi teklif belgesi almak için gerekli satın alma miktarınızı, ekipman çalışma koşulunu (yüksek hızlı sürekli / ağır darbe aşırı yük) ve çalışma sıcaklığı ortamını sağlayın.

8. SSS

1. S1: T7FC070-XL ve T7FC070/QCL7C arasındaki fark nedir?
   C1: Aynı montaj boyutu, farklı performans yönelimi. T7FC070-XL, X-life optimize edilmiş uzun ömürlü versiyondur, yüksek sınır hızı, düşük sürtünme, orta-yüksek hızda sürekli çalışma için uygundur; T7FC070/QCL7C, QCL7C ağır hizmet güçlendirilmiş tiptir, daha yüksek statik yük kapasitesi, güçlü aşırı yük darbe önleme performansı, düşük hızlı ağır darbe madencilik ve inşaat makineleri için uygundur.
2. S2: T7FC070 serisi konik makaralı rulmanlar ne kadar yük taşıyabilir?
   C2: Büyük radyal yükü artı tek yönlü eksenel itmeyi aynı anda taşır; otomobil diferansiyeli ve dikey ağır mil için çift yönlü eksenel yük taşıma sağlamak üzere iki rulmanı sırt sırta monte edin.
3. S3: Diferansiyel montajı için ayrılabilir konik-kupa yapısının avantajı nedir?
   C3: Makaralı iç konik, tahrik miline önceden monte edilebilir, dış kupa diferansiyel gövdesine ayrı ayrı preslenebilir, revizyon sırasında montaj ve sökme kolaylığı, mil yatağına ve gövde deliğine zarar vermez.
