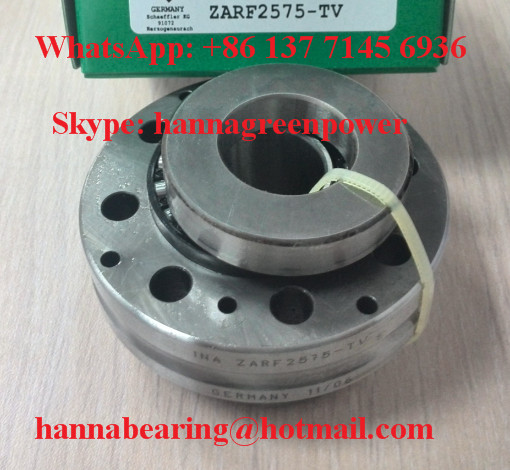

Çifte yönlü itme iğneli rulo rulmanı ZARF2575- TV ZARF2575TN Silindir rulmanı

1Ürün Genel Görünümü

ZARF2575-TV ve ZARF2575TN, tamamen değiştirilebilir yüksek hassasiyetli birleştirilmiş iğne yuvarlakları ve aksyal silindir yuvarlak rulmanlarıdır, birleşik montaj boyutu d=25mm, D=75mm, genel genişliği B=62mm.İki parça kodu, farklı işaretleme standartlarıyla aynı rulmanı temsil eder..

Örnek sonek açıklaması:

• TV: Yüksek sertlik, sürekli yüksek yük altında deformasyon karşıtı, iğne silindir bölümü için katı tunç işlenmiş kafese;
• TN: Cam lifle güçlendirilmiş naylon enjeksiyon kafesi, hafif, orta yüklü yüksek hızlı çalışma için düşük sürtünme.

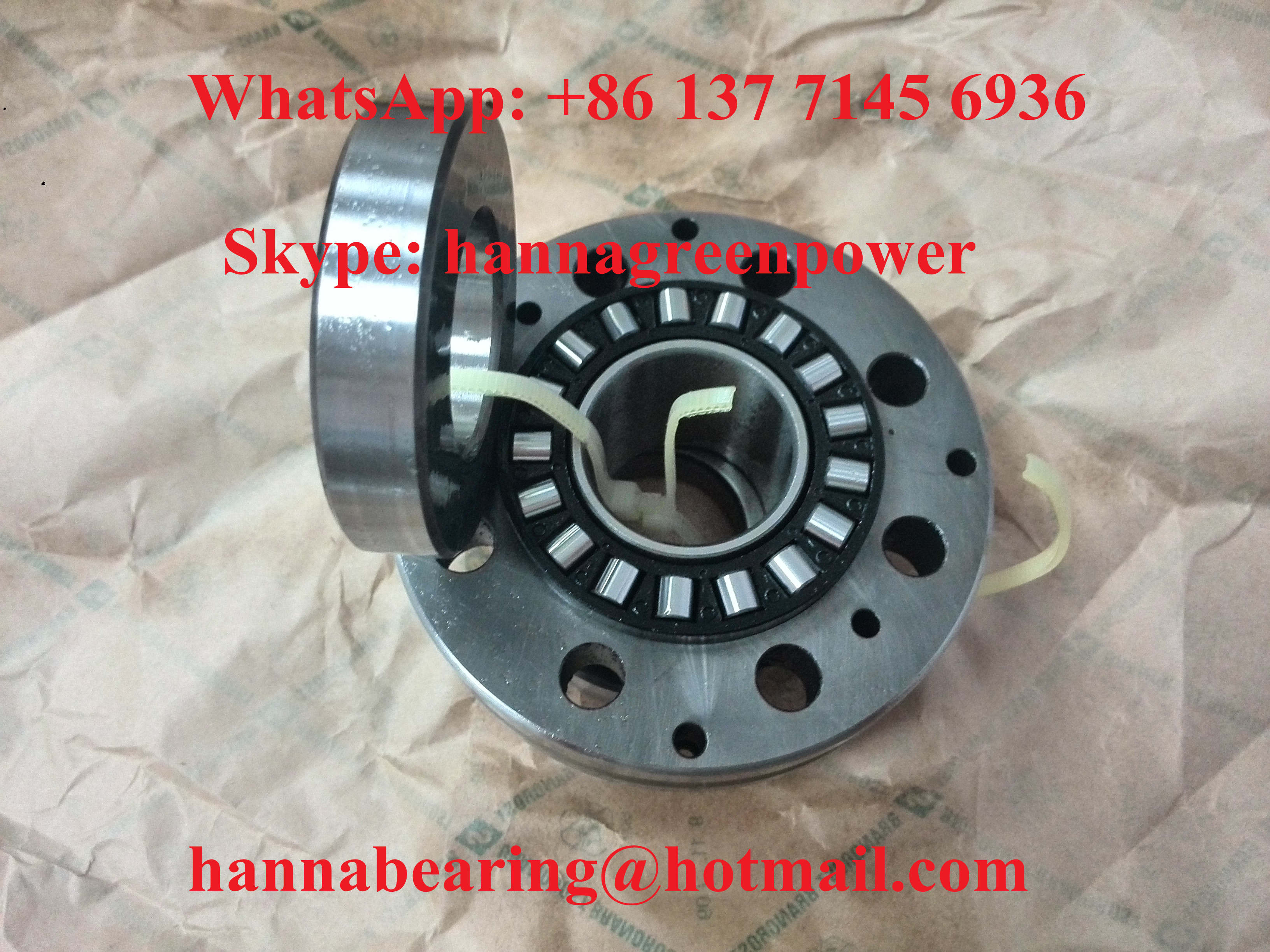

Entegre kompozit yapısı, radyal iğne silindir birimi ve iki yönlü eksensel silindir silindir birimi tek bir koruma içinde birleştirir.Aynı anda ağır radyal yük ve iki yönlü eksenel önyükleme taşımak, ultra yüksek sertlik konumlandırma performansı. Tüm yuvarlama elemanları ve halkalar, ultra hassaslıklı öğütme ve süper finiş süreci ile, GCr15 katılaştırılmış taşaklı çelik kullanır.küçük boyut toleransı, düşük titreşim ve yüksek konumlandırma doğruluğu. CNC makine aracı top vida desteği, otomasyon doğrusal sürücü modülü için yaygın olarak kullanılır,hassas test ekipmanları döner konumlandırma ünitesi ve yarı iletken hassas iletkenleri.

2. Teknik Özellikler

Model: ZARF2575-TV / ZARF2575TN % 100 değiştirilebilir
Temel boyut: İç delik d=25mm, Dış çap D=75mm, Toplam genişlik B=62mm
Yapı: Kombine rulman, radyal iğneli rulo + çift yönlü eksensel silindirli rulo entegre birimi
Halka malzemesi: GCr15 yüksek karbonlu kromlu çelik, tam söndürme
Kafes seçenekleri: TV = katı tunç kafes; TN = PA66 cam lifle güçlendirilmiş naylon kafes
Standart hassasiyet derecesi: P4; çok yüksek hassasiyetli ekipmanlar için isteğe bağlı olarak P2 aşırı hassasiyetli
Standart boşluk: CN normal boşluk, C3 genişletilmiş boşluk özelleştirilebilir
En az filet yarıçapı r=1,5 mm
Çalışma sıcaklık aralığı: -30°C ~ 120°C
Net ağırlığı: 0.74kg
Temel dinamik radyal yük Cr: 48.5kN
Temel statik radyal yük C0r: 72kN
Temel dinamik eksen yükü Ca: 63kN
Temel statik eksen yükü C0a: 142kN
Yağ sınırlayıcı dönüş hızı: 3600 r/min
Tam monte çizimleri, vida önceden yükleme eşleştirme kılavuzu ve yüksek hassasiyetli uzun döngü dayanıklılık testi raporları müşteri isteği üzerine sağlanabilir.

3Temel Avantajlar

1. ZARF2575-TV ve ZARF2575TN aynı çizgi boyutlarını ve yük parametrelerini paylaşıyor, tamamen değiştirilebilir,Müşteriler gerçek yük ve hız koşullarına göre kafese malzemesini seçebilirler..
2. Tek parçalı bileşik entegre tasarım, aynı anda radyal ve iki yönlü eksenel taşıma kapasitesini gerçekleştirir, makine aracı vida destek yapısını basitleştirir,Montaj parçalarının toplam sayısını ve montaj çalışma saatlerini azaltmak.
3. Ultra yüksek katılıklı yuvarlama temas yapısı, ağır önceden yüklenme altında küçük elastik deformasyon, top vida besleme sisteminin uzun vadeli istikrarlı konumlandırma doğruluğunu garanti eder,CNC ekipmanlarının işleme hassasiyetini etkili bir şekilde iyileştirmek.
4. Çift seçenekli kafes malzemeleri: 24 saat sürekli ağır yüklü zorlu çalışma koşullarına uygun tunç TV sürümü;Nylon TN versiyonu orta yüklü yüksek hızlı hassaslıklı şanzıman için hafif düşük sürtünme.
5. Ultra hassas yarış yolu süper finişi, tüm yuvarlanma elemanlarına eşit yük dağılımı, düşük çalışma gürültüsü, uzun süreli sürekli yüksek hızlı dönüştürme işlemi sırasında küçük sıcaklık artışı.
6. Tam özelleştirilebilir hizmet desteği: P2 ultra hassas sınıfı, yüksek sıcaklığa dayanıklı özel yağ dolumu, dış halka üzerinde OEM lazer işareti, nötr ihracat ahşap paketleme.
7. Ayrılıklı iç halka tasarımı, vida montajı sırasında uygun bağımsız önceden yükleme ayarlaması, satış sonrası tamir için kolay sökme ve bakım.
8. Kompakt genel hat düzeni, küçük kurulum alanı, küçük ve orta büyüklükteki CNC işleme merkezlerinin mükemmel eşleşen dar vida destek konumu işgal.

4Uygulama Senaryoları

ZARF2575 serisi kombine iğneli eksensel rulo rulmanı, otomasyon ve hassas makine aletleri ekipmanları için temel yüksek hassasiyetli destek yedek parçasıdır:

• CNC işleme merkezi, döngü topu vida sabit uç destek rulmanları
• Otomasyon doğrusal modülü ağır yüklü döner konumlandırma aktarım üniteleri
• Hassas kontrol aracı, optik test ekipmanları yüksek sertlik döner destek pozisyonları
• Yarı iletken işleme ekipmanları için minyatür, hassas vida sürücüleri
• Küçük öğütme makinesi, kazma makinesi besleme şaftı yüksek hassasiyetli destek bileşenleri

Ardından piyasaya sunulan 25 mm delikli ZARF serisi kombinasyonlu iğneli eksensel rulo rulmanı
Makine alet OEM üreticileri, otomasyon ekipmanları fabrikaları ve hassas şanzıman toplu eşleştirme tedarikçileri için maliyetli yüksek sertlikli hassas rulman çözümü.

5. Neden GQZ Taşımacılığı Seçin

ZARF serisi ZARF2575-TV ve ZARF2575TN dahil olmak üzere hassas kombinasyonlu iğneli aksyal rulo rulmanları için 25 yıllık profesyonel üretim deneyimi
İki model numarası, uluslararası standart ZARF kompozite rulmanları ile boyut olarak tamamen değiştirilebilir, tutarlı hassasiyet derecesi, yük oranı ve kurulum tolerans göstergeleri.
P2 son derece hassas yükseltmesini destekleyen tam OEM ve ODM özelleştirme hizmeti, özel yüksek sıcaklıklı yağ doldurma ve özelleştirilmiş yüzey işaretleme hizmeti.
Teslimat öncesi tam sıkı denetim: GCr15 halka sertlik testi, yarış yolu yüzey kabalığı denetimi, kafese deformasyon direnci testi, yüksek yüklü uzun döngü dönüş yaşlanma testi.
Profesyonel birleştirilmiş hassaslıklı rulman mühendisliği ekibi, 24 saat içinde top vida önceden yükleme ayarlama ve şaft konutu eşleştirme kurulum teknik rehberliği sağlar.
Uzun vadeli CNC alet makinesi üreticileri, otomasyon ekipmanları tedarikçileri ve hassas test ekipmanları fabrikaları için uygun toplu toptan satış fiyatları ile istikrarlı seri üretim hatları.
Entegre radyal-eksenel yüksek sertlik kompozit rulman tasarımına odaklanıyoruz, çift kafesli malzeme seçeneği,Yüksek hassasiyetli uzun kullanım ömrü performansı ve küresel hassasiyetli makineler iletimleri yedek parça alıcıları ile uzun vadeli kazan-kazan işbirliği.

6. Kalite Kontrolü

GCr15 taşıyan çelik iç ve dış halkaların hammadde kimyasal bileşimi ve sertlik denetimi
Radial iğne yolları ve eksenel rulo yolları için hassas kalıplama, söndürme karıştırma ve son derece hassas ayna süper finiş işleme
Çift kafeseli üretim süreci: Bakır CNC işleme şekillendirme / cam lif naylon enjeksiyon entegre kalıplama, sıkı düzlük ve dayanıklılık denetimi
Sınıflandırılmış hedefli performans testi: ZARF2575 serisi uzun döngü yüksek yüklü dönüşümlü dönüşümlü yaşlanma testi, sabit sıcaklıkta hassas kararlılık testi,Radial-eksenel kombinasyon yük deformasyonunun tespiti
Rol otomatik sınıflandırma, kafes montajı, tüm boyut ve yüzey kusurunun paslanmaz yağ kaplama ve ahşap kasa ambalajı gönderilmeden önce yeniden kontrol edilmesi
Each batch of ZARF2575 bearings passes full sampling combined radial-axial heavy load rotation test to guarantee stable long-term high precision support performance inside CNC ball screw and precision automation transmission equipment.

7Şimdi bir alıntı yap.

Yüksek sertlik ZARF2575-TV tunç kafesi / ZARF2575TN naylon kafesi CNC top vida, otomasyon hassas ekipman bakımı ve OEM eşleştirme için kombinasyon iğne aksyal rulo rulmanlarına ihtiyacınız varsa,Soruşturmanızı doğrudan gönderin.
Sorguyu gönderdiğinizde tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika açıklaması cevabı
• Bir-bir top vida önceden yük ayarlama ve usta ZARF serisi kompozite rulman mühendisleri tarafından şaft koruma eşleştirme kurulum teknik rehberliği
• P2 ultra hassaslık derecesi yükseltme seçenekleri de dahil olmak üzere özelleştirilmiş rulman şeması önerileri
• Büyük yedek parça toplu siparişleri için rekabetçi doğrudan fabrika toplu satış fiyatı

Gerekli satın alma miktarını ve ekipmanını yüksek hassasiyetli, ağır önceden yüklenme ve orta hızlı çalışma ortamını gönderin.

8Sık Sorulan Sorular

S1: ZARF2575-TV ile ZARF2575TN arasındaki fark nedir?
A1: Aynı boyutlara, yük kapasitesine ve hassasiyete sahiptirler, sadece farklı kafese malzemeler; TV, ağır sürekli yük için katı tunç kafesi, TN orta yüksek hızlı yük için güçlendirilmiş naylon kafesi.
S2: ZARF kombinasyon rulmanının özelliği nedir?
A2: Radyal iğne silindirli ve iki yönlü eksensel silindirli silindirli entegre yapı, aynı anda radyal ve çift yönlü eksenel yükü taşıyabilir, top vida sabit uç desteği için yaygın olarak kullanılır.
S3: Bu rulman için hangi hassasiyet derecesi standarttır?
A3: Standart hassasiyet P4 sınıfıdır, P2 ultra hassasiyetli sürümü ultra yüksek hassasiyetli optik ve yarı iletken ekipmanları için özelleştirilebilir.
