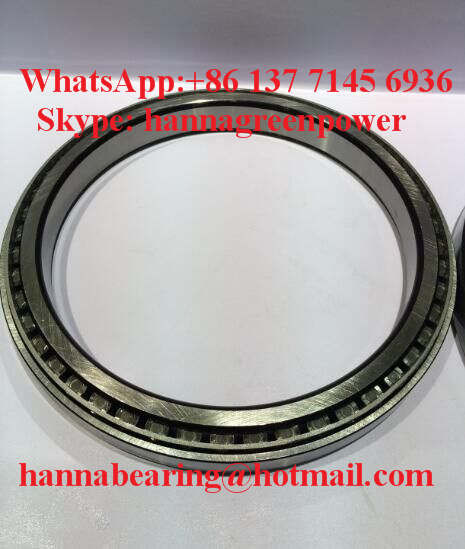

Ekskavator konik rulo rulmanı R196Z -4 R196Z -4SA 196.85x241.3x23.812mm

1. Ürün Genel Bakışı

1. Ürün Genel Bakışı
R196Z-4 ve R196Z-4SA, ekskavatör son tahrik seyahat mekanizmaları, inşaat makineleri diferansiyeli ve ağır tarım ekipmanları için yaygın olarak kullanılan, inç standardında tek sıralı ayrılabilir konik makaralı rulmanlardır. Birleşik çekirdek montaj boyutu: iç çap d=196.85mm, dış çap D=241.3mm, genel montaj genişliği T=23.812mm, her iki versiyon için de değiştirilebilir kurulum alanı.

Son ek teknik fark açıklaması:

• R196Z-4: Standart temel model, açık tip çelik damgalı kafes, geleneksel yarış yolu ısıl işlemi, genel ağır yük normal sıcaklık çalışma koşulları için uygun maliyetli;
• R196Z-4SA: Yükseltilmiş güçlendirilmiş SA sınıfı varyant, optimize edilmiş logaritmik makara temas eğrisi, güçlendirilmiş iç/dış halka yüzey söndürme işlemi, geliştirilmiş aşınma direnci, titreşim önleme ve yüksek sıcaklık toleransı, daha düşük çalışma gürültüsü, sürekli ağır darbe yükü altında daha uzun hizmet ömrü.

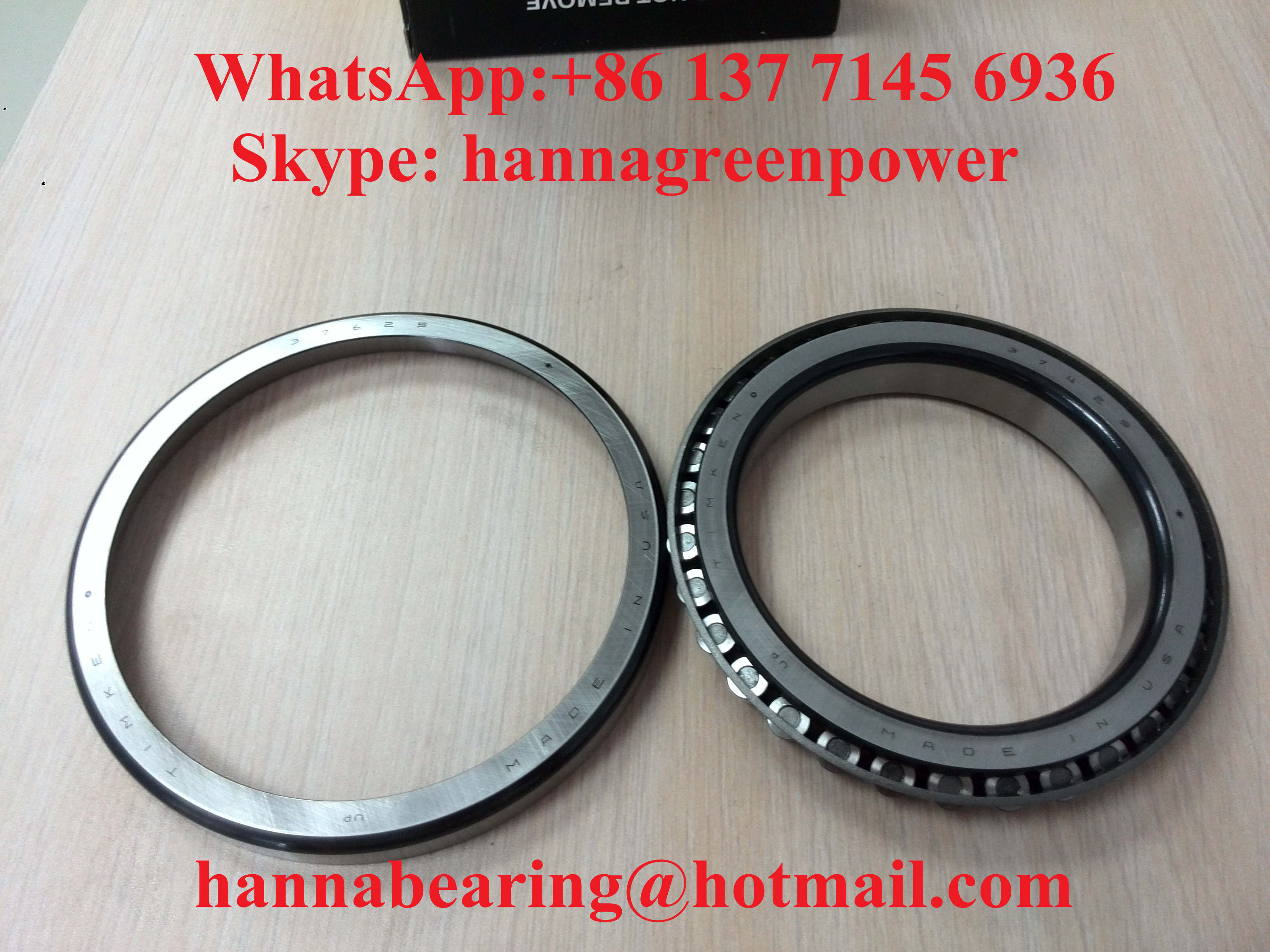

Tamamen ayrılabilir bölünmüş yapı: konik montaj (iç halka + konik makaralar + kafes) ve dış kapak ayrı ayrı sökülebilir, ekskavatör seyahat redüktör kutularının yerinde montajını, sökülmesini ve bakımını büyük ölçüde basitleştirir. Tüm halkalar ve yuvarlanma elemanları, entegre söndürülmüş GCr15 yüksek karbonlu krom rulman çeliği, yüksek sertlik, güçlü darbe direnci ve aşınma direnci, alternatif radyal ve eksenel birleşik yük altında kararlı rulman performansı kullanır.

2. Teknik Özellikler

Birleşik Evrensel Temel Parametreler

İç çap d: 196.85 mm
Dış çap D: 241.3 mm
Toplam montaj genişliği T: 23.812 mm
İç halka genişliği B: 23.017 mm
Dış halka genişliği C: 17.462 mm
Fillet yarıçapı r: 2.1 mm
Yapı: Tek sıralı ayrılabilir konik makaralı rulman, kapalı değil, contalı değil
Hammadde: GCr15 rulman çeliği
Standart boşluk: C0 normal boşluk, C3 genişletilmiş boşluk özelleştirilebilir
Hassasiyet sınıfı isteğe bağlı: P0 / P6 / P5
Çalışma sıcaklığı aralığı: -30℃ ~ 110℃ (R196Z-4SA 130℃'ye kadar)
Net ağırlık: 2.107 kg

R196Z-4 Standart Versiyon

Temel dinamik yük kapasitesi Cr: 312 kN
Temel statik yük kapasitesi C0r: 408 kN
Gres sınırlı dönüş hızı: 2850 dev/dak
Temel özellik: Standart ısıl işlem, maliyet kontrolü, aralıklı ağır yük inşaat ekipmanları için uygundur

R196Z-4SA SA Yükseltilmiş Versiyon

Temel dinamik yük kapasitesi Cr: 336 kN
Temel statik yük kapasitesi C0r: 435 kN
Gres sınırlı dönüş hızı: 3100 dev/dak
Temel özellik: SA güçlendirilmiş yüzey işlemi, optimize edilmiş makara teması, aşınma önleyici, yüksek sıcaklığa dayanıklı, düşük gürültülü, 24 saat sürekli ağır darbe ekskavatör son tahriki için
Müşteri talebi üzerine tam montaj çizimleri, yük karakteristik eğrileri ve hızlandırılmış aşınma yorulma test raporları sağlanabilir.

3. Temel Avantajlar

1. Genel montaj boyutları aynı olan, tamamen değiştirilebilir iki inç konik makaralı rulman, müşteriler maliyet hassasiyeti olan aralıklı çalışma koşulları için standart R196Z-4'ü veya sürekli ağır darbe, yüksek sıcaklıkta çalışan ekskavatör seyahat üniteleri için yükseltilmiş R196Z-4SA'yı seçer.
2. Konik makaralı büyük temas açısı tasarımı, ağır birleşik radyal yük + tek yönlü eksenel itme yükünü taşıyan güçlü taşıma kapasitesi, inşaat makinelerinin sık ileri/geri darbesi altında kararlı düşük titreşimli çalışma.
3. Ayrılabilir konik ve kapak bölünmüş yapısı, uygun bağımsız montaj ve değiştirme, ekskavatör son tahrikinin sökme zorluğunu ve bakım duruş süresi kaybını etkili bir şekilde azaltır.
4. Farklılaştırılmış proses konfigürasyonu: R196Z-4, kararlı maliyetle geleneksel ağır yük talebini karşılar; R196Z-4SA, özel yüzey güçlendirme ısıl işlemi ekler, yarış yolu soyulmasını ve makara aşınması arıza oranını azaltır, revizyon döngüsünü %30'dan fazla uzatır.
5. Çoklu kafes seçeneği: toplu maliyet azaltma için standart damgalı çelik kafes; yüksek sıcaklıkta uzun süreli sürekli ağır yük zorlu çalışma koşulları için masif pirinç kafes.
6. Özelleştirilebilir servis desteği: C3 genişletilmiş boşluk, P5 yüksek hassasiyet sınıfı, OEM lazer işaretleme, özel yüksek sıcaklık anti-oksidasyon gres dolumu, marka nötr ambalaj.
   Ekskavatör seyahat rulmanı değiştirme sıklığını ve inşaat ekipmanı duruş bakım kaybını etkili bir şekilde azaltır.

4. Uygulamalar

Bu çift model inç konik makaralı rulman seti, ağır inşaat ve tarım makineleri için temel aşınma yedek parçasıdır:

• Ekskavatör son tahrik seyahat redüktör kutusu ana destek rulman üniteleri, mini ve orta ekskavatör yürüme dişli kutusu çekirdek rulmanları
• Ağır yükleyici, silindir, buldozer diferansiyel ve aks konumlandırma rulman üniteleri
• Büyük tarım biçerdöver, traktör ağır hizmet tipi tahrik aksı şanzıman rulmanları
• Madencilik yeraltı nakliye aracı tekerlek göbeği ve redüktör destek rulmanları
• Satış sonrası değiştirilebilir inç standart ağır hizmet tipi tek sıralı konik makaralı rulman
• İnşaat makineleri tamir atölyesi ve ekipman OEM eşleştirmesi için uygun maliyetli iki kademeli değiştirilebilir rulman çözümü.

5. Neden GQZ Rulmanı Seçmelisiniz?

• R196Z-4 ve R196Z-4SA ekskavatör seyahat serisi dahil olmak üzere inç ağır hizmet tipi konik makaralı rulmanlar için 20 yıllık profesyonel üretim deneyimi
• R196Z-4 ve R196Z-4SA, uluslararası inç standart rulman boyutlarıyla tamamen boyut olarak değiştirilebilir, tutarlı montaj boyutu ve montaj toleransı.
• Pirinç kafes, C3 boşluk yükseltme, yüksek hassasiyet sınıfı ve özel yüksek/düşük sıcaklıkta yağlayıcı dolumu desteği ile tam OEM ve ODM özelleştirme hizmeti.
• Tam sıkı sevkiyat öncesi muayene: hammadde sertlik testi, konik yarış yolu taşlama hassasiyeti muayenesi, R196Z-4SA yüzey güçlendirme tabakası kalınlığı tespiti, ağır yükte tekrarlayan darbe yorulma döngüsü testi.
• Profesyonel konik rulman mühendislik ekibi, 24 saat içinde ekskavatör şaftı ve gövde toleransı eşleştirme montaj teknik rehberliği sağlar.
• Uzun vadeli inşaat makineleri tamir fabrikaları, ekskavatör OEM ve madencilik ekipmanı üreticileri için uygun toplu toptan satış fiyatı ile istikrarlı seri üretim hattı.
• Farklılaştırılmış standart ve yükseltilmiş sınıf tasarımı, güçlü radyal-eksenel birleşik yük kapasitesi, ayrılabilir kolay bakım yapısı ve küresel ağır makine yedek parça alıcılarıyla uzun vadeli kazan-kazan işbirliğine odaklanıyoruz.

6. Kalite Kontrol

• GCr15 krom rulman çeliğinin hammadde kimyasal bileşimi ve yüzey sertliği muayenesi
• İç ve dış halka konik yarış yollarının hassas tornalama, söndürme temperleme ve süperfinishing işlemleri
• Farklılaştırılmış hedeflenmiş ısıl işlem süreci: R196Z-4 geleneksel entegre söndürme işlemi; R196Z-4SA özel SA yüzey güçlendirme söndürme + logaritmik makara temas eğrisi taşlama işlemi.
• Sınıflandırılmış hedeflenmiş performans testi: R196Z-4 standart döngü yük yaşlandırma testi; R196Z-4SA yüksek hızlı sıcaklık yükselmesi, sürekli ağır darbe hızlandırılmış aşınma testi.
• Konik makara ayırma, çelik/pirinç kafes montajı, paslanma önleyici yağ ambalajı ve sevkiyat öncesi tam boyut ve görünüm yeniden muayenesi.
• Her parti R196 serisi rulman, ekskavatör son tahriki ve ağır inşaat makineleri redüktörleri içinde kararlı uzun vadeli çalışmayı garanti etmek için tam numune alma ağır yükte tekrarlayan dönüş yorulma testinden geçer.

7. Hemen Teklif Alın

İnşaat makineleri tamiri ve OEM eşleştirmesi için standart R196Z-4 uygun maliyetli konik makaralı rulmanlara ve yükseltilmiş aşınma önleyici R196Z-4SA ekskavatör seyahat rulmanlarına ihtiyacınız varsa, sorgunuzu doğrudan gönderin.
Sorgu gönderiminden sonra tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika teklif yanıtı
• Profesyonel inç ağır hizmet tipi konik rulman mühendislerinden bire bir şaft ve gövde eşleştirme toleransı montaj teknik rehberliği
• Pirinç kafes ve C3 genişletilmiş boşluk yükseltme seçenekleri dahil olmak üzere özelleştirilmiş rulman şeması önerileri
• Karışık iki model büyük yedek parça toplu siparişleri için rekabetçi doğrudan fabrika toplu toptan satış fiyatı
• Detaylı resmi teklif almak için gerekli her modelin satın alma miktarını ve ekipmanın sürekli ağır yük ve sıcaklık çalışma ortamını gönderin.

8. SSS

S1: R196Z-4 ve R196Z-4SA arasındaki temel fark nedir?
C1: Montaj genel boyutları tamamen tutarlıdır; R196Z-4, geleneksel ısıl işlem görmüş standart temel modeldir, aralıklı ağır yük ekipmanları için düşük maliyetlidir; R196Z-4SA, özel yüzey güçlendirme işlemine sahip SA yükseltilmiş güçlendirilmiş versiyondur, daha iyi aşınma direnci, yüksek sıcaklık direnci ve düşük gürültü performansı, özellikle 24 saat kesintisiz ağır darbe ekskavatör son tahriki için tasarlanmıştır.
S2: R196Z serisi rulmanlar hangi yükleri taşıyabilir?
C2: Ağır birleşik radyal yük artı tek yönlü büyük eksenel itme yükünü taşıyabilir; çift yönlü eksenel konumlandırma, makul bir ön yük ile arkaya veya yüze yüze monte edilmiş iki rulman gerektirir.
S3: Ayrılabilir konik makaralı rulman yapısının avantajı nedir?
C3: İç halka makara kafes montajı ve dış kapak tamamen ayrılabilir, ekskavatör dişli kutusu bakımı sırasında bağımsız montaj ve değiştirme için uygundur, büyük şanzıman bileşenlerinin genel sökülmesini önler.
