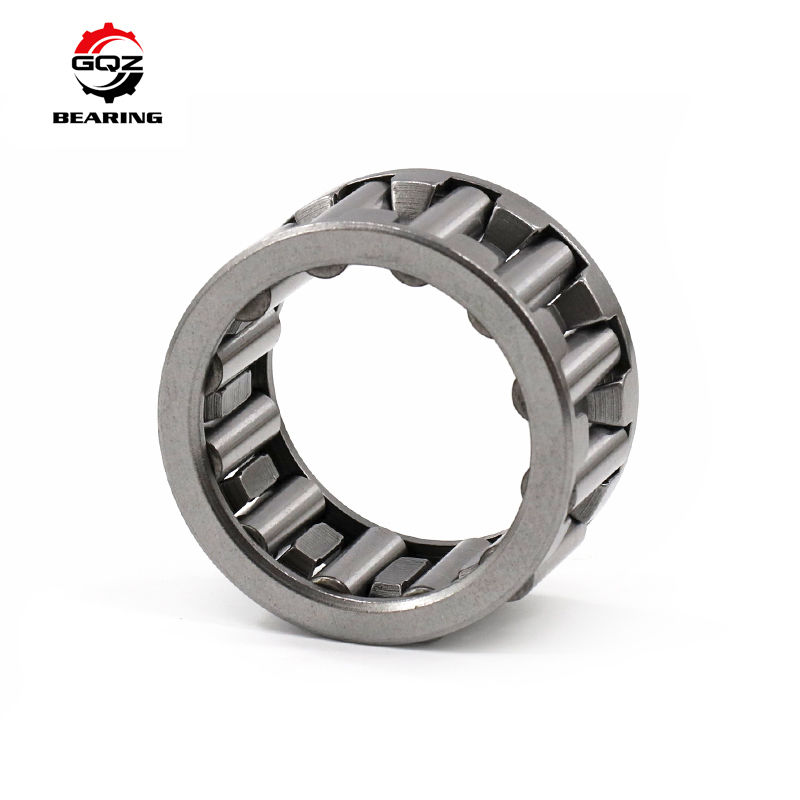

BK1012 BK1012-RS BK101412 Kapalı uçlu çekilmiş fincan iğne yuvarlak 10x14x12mm

1.Ürün Genel Görünümü

BK1012, BK1012-RS ve BK101412, Fw=10mm iğne montajı iç çapı ve D=14mm dış çapı olan, iç halkaları olmayan, metrik tek sıra kapalı kapalı çekilmiş bardak iğne yuvarlaklarıdır.Toplam genişliğe ve mühürleme yapısına göre ayrıştırılır. BK serisi, kapalı uç kapağı ile entegre bir parça damgalanmış çelik dış bardak özelliklerine sahiptir.

• BK1012: 12 mm genişliğinde açık tip, yan mühür yok, temiz kuru atölye için iyi ısı dağılımı;
• BK1012-RS: Açık tarafta 12 mm genişliğinde tek dudaklı RS kauçuk mühür, hafif kirli ortamlarda toz ve hafif nem engeller.
• BK101412: 12mm ekstra genişliğinde kapalı uç rulmanı, daha fazla radyal yük kapasitesi için daha büyük rulo miktarı.

Dökümlü çelik kafes, ultra ince radyal kesim altında ultra yüksek radyal yük kapasitesine ulaşmak için yoğun iğne silindirlerini eşit bir şekilde ayırır.Eşleşen şaft yüzeyi, iç yarış yolu olarak hizmet etmek için söndürme ve süper bitirme gerektirirSadece saf radyal yük taşıyan, minyatür vites kutuları, küçük elektrikli aletler, tekstil gerim silindirleri için yaygın olarak kullanılan,Otomasyon kör boru kaydırma parçaları ve hafif tarım makineleri, sınırlı radyal kurulum alanına sahip varlık uçları.

Proje için 24 saat içinde bir teklif alın.

2.Teknik özellikler

Tekil Temel Parametre

Fw (İğne montajının iç çapı): 10 mm
Dış çapı D: 14 mm
Yapı: Tek sıra kapalı uç çekilmiş bardak iğne yatak, iç halka yok, damgalanmış çelik kafese
Malzeme: Çekilmiş bardak ve iğne yuvarlakları GCr15 yüksek karbonlu kromlu rulman çelik
Referans yağ sınırlama hızı: 18000 r/min
Yağ yağlama sınırlama hızı: 20000 r/min
Gerekli ocağın sertliği: HRC60 ̇64 ayna üst kaplama ile

BK1012

Toplam Genişliği C: 12 mm
Döşeme: Bir tarafı açık, arka tarafı kapalı
Dinamik Yük Cr: 5.39 kN
Statik Yük Cor: 6.95 kN
Net Ağırlık: 0,0041 kg

BK1012-RS

Toplam Genişliği C: 12 mm
Döşeme: Kapalı uç kapağı + açık ucunda tek RS NBR temas lastik mühür
Dinamik yük Cr: 5.12 kN
Statik Yük Cor: 6.70 kN
Net Ağırlık: 0,0043 kg

BK101412

Toplam Genişliği C: 12 mm kalınlaştırılmış rulo düzeni
Dökme: Açık kapı olmadan tam kapalı çekilmiş bardak yapısı
Dinamik yük Cr: 6.15 kN
Statik Yük Cor: 7.82 kN
Net Ağırlık: 0,0048 kg

Min Chamfer r: 0,4 mm
Üç model için tam teknik veriler ve boyut çizimleri müşteri isteği üzerine mevcuttur.

3Ana Avantajlar

1. Entegre kapalı uç kapağı tasarımı, kör delik korumalarında otomatik aksyal konumlandırmayı gerçekleştirir, montaj maliyetini azaltmak için ayrı şaft omzunu, kırılma halkalarını veya uç kapağı parçalarını ortadan kaldırır
2. Ultra ince radyal kesit büyük ölçüde ekipman radyal işgal alanını azaltır, minyatürlü kompakt şanzıman yapısal tasarımı için idealdir
3. Üç isteğe bağlı versiyon (açık / tek RS mühürlü / geniş ağır yük) farklı çalışma koşullarına uygun: temiz kuru, hafif tozlu nemli ve ağır radyal yük sahneleri
4. Yoğun iğne yuvarlak düzeni, olağanüstü radyal yük kapasitesi ve yapısal sertlik, orta hız ve hafif alternatif darbe yükü altında istikrarlı çalışma sağlar
5. İnce damgalanmış çelik kafes, iğne yuvarlaklarını eşit bir şekilde yönlendirir, düşük sürtünme kaybı ve uzun süredir sürekli çalışmak için pürüzsüz yuvarlama performansı
6. Özelleştirilebilir seçenekler arasında iki taraflı 2RS mühürleri, genişletilmiş C3 açıklığı, paslanmaz çelik paslanmaz çekilmiş bardak, OEM lazer işareti ve özel yüksek sıcaklıklı yağ bulunur

Kör delikli koruma evinin işlenmesini etkili bir şekilde basitleştirin ve şaft uçlu kompakt şanzıman takımlarının kullanım ömrünü uzatın

4.Uygulamalar

Bu BK1012 / BK1012-RS / BK101412 kapalı uçlu iğneli rulo rulman seti aşağıdaki kompakt hafif endüstriyel ekipmanlar için geniş çapta eşleşmektedir:

• Minyatür hız azaltıcılar, küçük vites kutusu çubuğunun kör uçları için destekleyici takımlar
• El el elektrikli aletler, bahçe mini makineleri ve hafif tarımsal dönen bileşenler
• Tekstil dokuma makineleri, küçük baskı ekipmanları, gerginlik kaydırma tekerlekli birimler
• Otomasyon minyatür doğrusal kaydırma parçaları ve cam ocağı konumlandırma yapıları
• Küçük hidrolik valfler, mikro su pompası hafif döner kaydırıcı takımlar
• 10mm kapalı uçlu çekilmiş fincan iğne yatağı ekipmanları için yedek parçalar

Kör delikli şaft uçlu endüstriyel aktarım ekipmanları için ideal çok seçenekli kompakt ağır radyal yük taşıma çözümü

5Neden GQZ Taşımacılığını Seçiyorsunuz?

• 25 yıllık profesyonel BK serisi kapalı uçlu çekilmiş bardak iğne yuvarlak rulman üretimi deneyimi
• Uluslararası standart BK10 serisi rulmanlar ile tamamen değiştirilebilir üç model, tutarlı boyut toleransı ve yük performansı
• Çift mühür, paslanmaz çelik kabuğu ve özel açıklama gereksinimleri için zengin OEM & ODM özel hizmet
• Tam süreç denetimi: hammadde sertliği, çekilmiş bardak damgalama hassasiyeti, mühürleme sıkılığı ve teslimattan önce dinamik yük yorgunluk testi
• Profesyonel mühendislik ekibi 24 saat içinde kör delik konut ve eşleşen şaft sertliği kurulum rehberliği sağlar
• Uzun vadeli makine ve ekipman üreticileri için avantajlı toplu toptan fiyatlı istikrarlı seri üretim kapasitesi

Sabit eksenel konumlandırma performansına, uzun hizmet ömrüne ve küresel endüstriyel alıcılarla uzun vadeli kazançlı işbirliğine odaklanıyoruz

6Kalite kontrolü

• GCr15 kromlu rulmanlı çeliklerin hammadde kimyasal bileşimi ve yüzey sertliği denetimi
• Tek parça kapalı uçlu dış bardak için hassas derin çizim ve kenar kesim işleme
• Daimi sıcaklıkta ısıl işleme süreci, iç metal gerginliğini dengelemek ve aşınma direncini artırmak için standartlaştırılmıştır.
• Kapsamlı performans testi: RS sürümü için radyal açıklık, iğne silindir düzeninin tekdüzeliği, dinamik/statik yük kapasitesi ve mühürleme dayanıklılığı
• Paketlenmeden önce üç model varyantının tekil rulo montajı denetimi ve boyut yeniden denetimi

Her bir rulman partisi, kör boru korumalarında istikrarlı ağır radyal yük çalışmasını garanti etmek için tam örnekleme dönüşümlü döngüsü testinden geçer.

7.Şimdi alıntı yap.

Miniatür şanzıman ve elektrikli alet ekipmanları için yüksek kaliteli BK1012 açık, BK1012-RS tek mühürlü ve BK101412 ağır yüklü kapalı uçlu çekilmiş fincan iğneli rulmanlara ihtiyacınız varsa,Sorularınızı bize doğrudan gönderin..
Sorguyu gönderdiğinizde tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika açıklaması cevabı
• Birer birer kör delik konutu ve rulman mühendisleri tarafından eşleşen şaft sertliği parametresi rehberliği
• Çift RS mühürlü çeşitleri ve paslanmaz çelik çekilmiş fincan seçenekleri de dahil olmak üzere özel rulman çözüm önerileri
• Karışık üç modelli toplu siparişler için rekabetçi doğrudan fabrika toplu satış fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipman çalışma ortamı için gerekli miktarı gönderin

8. Sıkça Sorulan Sorular

S1: BK1012-RS'de RS sonek ne anlama geliyor?
A1: RS, toz ve nem engellemek için kapalı uç rulmanın açık tarafına monte edilen tek dudaklı NBR temas kauçuk mühürü anlamına gelir.

S2: BK1012 ile BK101412 arasındaki fark nedir?
A2: Aynı Fw ve dış çap; BK101412, ağır yük çalışma koşulları için radyal dinamik ve statik yük oranını yükseltmek için kalınlaştırılmış yoğun iğne düzenini benimser.

S3: BK serisi rulmanlar sertleştirilmiş asansör olmadan çalışabilir mi?
A3: Tavsiye edilmez. Çubuk temas yüzeyi, iç yarış yolu olarak hareket etmek ve hızlı aşınmayı önlemek için HRC60 ′′ 64 söndürme sertliğine ve aynalı finişe ulaşmalıdır.
