BK1015 BK1015-RS BK101415 Kapalı uçlu çekilmiş bardaklı iğneli rulo taşıyıcı

1.Ürüne Genel Bakış

BK1015, BK1015-RS ve BK101415, iç bileziği olmayan, birleşik çekirdek boyutu Fw=10mm makara düzeneği iç çapı, dış çap D=14mm, toplam genişlik C=15mm olan, sızdırmazlık yapısı ve makara düzeniyle farklılaşan metrik tek sıralı, kapalı uçlu çekilmiş çanak iğneli makaralı rulmanlardır. BK serisi, montaj sürecini basitleştirmek için ek segmanları, mil omuzlarını ve uç kapak parçalarını ortadan kaldırarak, kör delikli muhafazalarda otomatik eksenel limiti gerçekleştiren entegre kapalı alt kapaklı entegre tek parça damgalı çelik dış kabı kullanır.

• BK1015: Standart 15 mm genişliğinde açık uçlu tip, lastik conta yok, temiz, kuru iç mekan atölye ortamları için olağanüstü ısı dağıtımı;

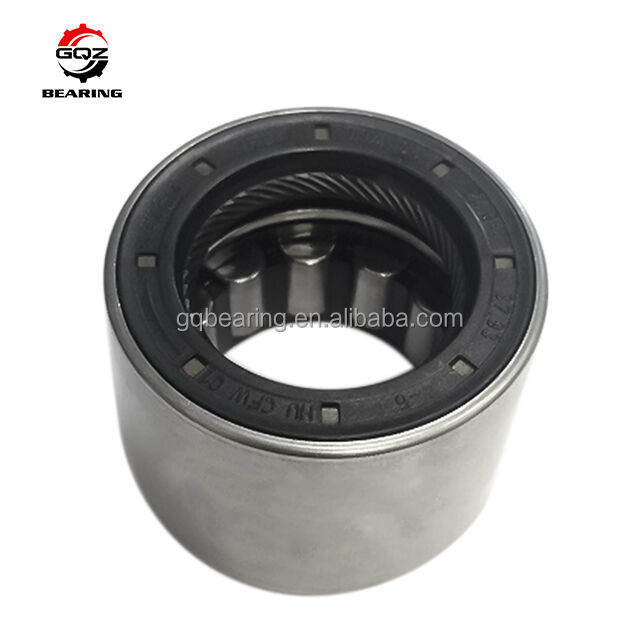

• BK1015-RS: Açık tarafta 15 mm genişliğinde tek dudaklı RS NBR kauçuk conta, hafif kirli üretim sahneleri için ince tozu, kesme sıvısını ve hafif nemi etkili bir şekilde engeller;
• BK101415: 15 mm tam kalınlaştırılmış yoğun iğneli rulman düzeni, açık boşluk yok, ağır şok yüklü çalışma koşulları için dinamik ve statik radyal yük kapasitesini yükseltmek için daha geniş temas alanı.

Yoğun iğneli makaraları eşit şekilde ayırmak için damgalanmış ince çelik kafes ile donatılmıştır ve ultra dar radyal kesit altında ultra yüksek radyal taşıma kapasitesi sağlar. Eşleşen montaj şaftı yüzeyi söndürülmeli ve iç kanal görevi görecek şekilde ayna ile cilalanmalıdır. Bu seri yalnızca minyatür dişli kutularına, el tipi elektrikli aletlere, tekstil gergi makaralarına, otomasyon kör delikli kayan bileşenlere, küçük hidrolik valflere ve katı radyal alan sınırlamalarına sahip hafif tarım makineleri şaft ucu konumlandırma tertibatlarına yaygın olarak uygulanan saf radyal yükü taşır.

Projeniz için 24 saat içinde teklif alın

2.Teknik Özellikler

Birleşik Temel Standart Parametreler

• Fw (İğne tertibatı iç çapı): 10 mm
• Dış Çap D: 14 ​​mm
• Genel Genişlik C: 15 mm
• Yapı: Tek sıralı kapalı uçlu çekilmiş iğneli rulman, iç halka yok, damgalı çelik makaralı tutucu
• Malzeme: Çekilmiş çanak ve iğneli makaralar GCr15 yüksek karbonlu krom rulman çeliği
• Standart Radyal Açıklık: CN normal boşluk
• Referans gres sınırlayıcı dönüş hızı: 19000 dev/dak
• Dönme hızını sınırlayan yağlı yağlama: 24300 dev/dak
• Gerekli eşleşen şaft sertliği: Ayna süper kaplamalı HRC60–64
• Minimum pah r: 0,4 mm

BK1015

• Sızdırmazlık: Tek kapalı alt kapak, contasız karşı uç açık
• Dinamik Yük Cr: 6800 N
• Statik Yük Kor: 8800 N
• Yorulma Yük Limiti Pu: 1230 N
• Net Ağırlık: 0,0062 kg

BK1015-RS

• Sızdırmazlık: Kapalı alt kapak + açık tarafta tek RS kontaklı lastik conta
• Dinamik Yük Cr: 6550 N
• Statik Yük Kor: 8460 N
• Yorulma Yük Limiti Pu: 1180 N
• Net Ağırlık: 0,0065 kg

BK101415

• Sızdırmazlık: Açık portsuz, tamamen kapalı, kalınlaştırılmış silindirli kapalı kap yapısı
• Dinamik Yük Cr: 7620 N
• Statik Yük Kor: 9750 N
• Yorulma Yük Limiti Pu: 1350 N
• Net Ağırlık: 0,0069 kg

Müşteri talebi üzerine üç modelin tam boyutlu çizimleri ve tam teknik yük verileri mevcuttur.

3.Anahtar Avantajlar

1. Entegre kapalı uç kapağı kendinden konumlandırmalı tasarım, ekstra eksenel sabitleme aksesuarları olmadan doğrudan kör delik muhafazasına monte edilir, parça sayısını ve montaj işçilik maliyetini büyük ölçüde azaltır
2. Ultra ince radyal kesit, ekipmanın radyal kapladığı alanı en aza indirerek minyatürleştirilmiş kompakt şanzıman yapısal tasarım taleplerini mükemmel şekilde karşılar
3. Üç isteğe bağlı yapısal değişken (açık / tek RS yalıtımlı / kalınlaştırılmış ağır yük) tüm genel çalışma koşullarını kapsar: temiz kuru, nemli tozlu ve ağır alternatif darbeli yük ortamları
4. Yoğun iğneli rulman düzeni, mükemmel radyal sağlamlık ve yük kapasitesi, sık sık başlatma-durdurma darbe yükleri altında istikrarlı, sürekli orta hızda çalışma sağlar
5. Hafif damgalı çelik kafes, ekipmanın uzun süreli, kesintisiz çalışması için düzgün silindir kılavuzu, düşük sürtünme kaybı ve etkili ısı dağılımı sağlar
6. Özelleştirilebilir seçenekler arasında çift taraflı 2RS kompozit contalar, C3 büyütülmüş radyal boşluk, paslanmaz çelikten pas önleyici çekilmiş kap, OEM lazer markalama ve yüksek sıcaklıkta aşınmaya dayanıklı gres doldurma bulunur

Kör delik muhafazası işleme prosedürlerini etkili bir şekilde basitleştirin ve mil ucu kompakt şanzıman gruplarının servis ömrünü uzatın

4.Uygulamalar

Bu BK1015 / BK1015-RS / BK101415 çok özellikli kapalı uçlu iğneli rulman seti, aşağıdaki kompakt hafif ve orta ölçekli endüstriyel ekipmanlarla geniş ölçüde uyumludur:

• Minyatür redüksiyon dişli kutuları, küçük şanzıman kutusu kör delikli mil ucu destek tertibatları
• El tipi elektrikli aletler, bahçe mini makineleri ve hafif tarım döner hareketli parçaları
• Tekstil dokuma tezgahları, küçük baskı ekipmanları gergili kaydırmalı silindir üniteleri
• Otomasyon minyatür doğrusal kaydırma mekanizmaları ve kam mili konumlandırma bileşenleri
• Küçük hidrolik kontrol valfleri, mikro su pompası hafif döner kayar düzenekler
• 10mm iç çaplı kapalı uçlu çekilmiş fincan iğneli rulman ekipmanı için satış sonrası yedek yedek parçalar

Sınırlı kurulum alanına sahip kör delikli mil uçlu endüstriyel transmisyon ekipmanları için ideal çok seçenekli yüksek radyal yük taşıma çözümü

5. Neden GQZ Rulmanını Seçmelisiniz?

• 25 yıllık profesyonel BK serisi kapalı uçlu çekilmiş iğneli rulman imalat tecrübesi
• Uluslararası standart BK10 serisi rulmanlar, tutarlı boyut toleransı ve yük performansı göstergeleri ile tamamen boyutsal olarak değiştirilebilir üç model
• Çift taraflı sızdırmazlık, paslanmaz çelik kabuk ve özel açıklık özelleştirmesini destekleyen eksiksiz OEM ve ODM özelleştirilmiş hizmeti
• Tam süreçli sıkı denetim: teslimattan önce hammadde sertlik testi, çekilmiş bardak damgalama hassasiyeti, sızdırmazlık sıkılığı ve dinamik yük yorulma döngüsü testi
• Profesyonel rulman mühendisliği ekibi, 24 saat içinde kör delik muhafaza toleransı ve eşleşen mil sertliği kurulum rehberliği sağlar
• Uzun vadeli makine ekipmanı üreticileri için tercihli toptan satış fiyatına sahip istikrarlı büyük ölçekli seri üretim montaj hatları

Güvenilir eksenel kendini konumlandırma performansına, uzun hizmet ömrüne ve küresel endüstriyel alıcılarla istikrarlı uzun vadeli kazan-kazan işbirliğine odaklanıyoruz.

6.Kalite Kontrol

• GCr15 krom taşıyan çeliğin hammadde kimyasal bileşimi ve yüzey sertliği muayenesi
• Entegre kapalı uçlu dış çekilmiş kap için hassas derin çekme, kesme ve şekillendirme işlemi
• İç metal gerilimini stabilize etmek ve yüzey aşınma direncini arttırmak için sabit sıcaklıkta ısıl işlem süreci
• Kapsamlı performans testleri: radyal boşluk bütünlüğü, iğneli rulman düzeni tutarlılığı, dinamik/statik yük kapasitesi ve RS contanın toz geçirmezlik dayanıklılığı
• Pas önleyici paketleme ve sevkiyattan önce her model için tekdüze silindir düzeneği denetimi ve ayrı boyut ve görünüm yeniden denetimi

Her rulman partisi, kör delikli muhafazalarda stabil ağır radyal yük çalışmasını garanti etmek için tam örneklemeli ileri geri döngü dayanıklılık testinden geçer

7.Hemen Teklif Alın

Minyatür dişli kutusu ve elektrikli alet ekipmanları için yüksek kaliteli BK1015 açık tip, BK1015-RS tek contalı ve BK101415 kalınlaştırılmış ağır yük kapalı uçlu çekilmiş iğneli rulmanlara ihtiyacınız varsa, talebinizi doğrudan bize gönderin.

Soruşturma gönderdikten sonra tam profesyonel destek hizmetleri alacaksınız:

• 24 saat içinde hızlı resmi fabrika teklifi yanıtı
• Profesyonel rulman mühendisleri tarafından bire bir kör delik muhafaza toleransı ve eşleşen mil sertliği parametre eşleştirme rehberliği
• Çift RS contalı varyantlar ve paslanmaz çelik pas önleyici çekilmiş kapak seçenekleri dahil olmak üzere özelleştirilmiş rulman çözümü önerileri
• Karışık üç modelli kombine toplu siparişler için rekabetçi doğrudan fabrika toplu toptan satış fiyatı

Ayrıntılı resmi teklif almak için her model ve ekipman çalışma ortamı için gerekli satın alma miktarını gönderin

8.SSS

S1:BK1015-RS'de RS son eki ne anlama gelir?
A1:RS, toz, soğutma sıvısı ve hafif nemi engellemek için kullanılan, kapalı uç yatağın açık ucuna takılan tek dudaklı NBR temaslı kauçuk contayı ifade eder.

S2:BK1015 ve BK101415 arasındaki temel fark nedir?
Cevap2:Birleşik Fw ve dış çap boyutları tutarlıdır; BK101415, ağır yük darbeli çalışma koşullarına uygun, dinamik ve statik radyal yük oranını büyük ölçüde artıran kalınlaştırılmış yoğun iğneli rulman düzenini benimser.

S3:BK serisi rulmanlar sertleştirilmiş toprak mili olmadan çalışabilir mi?
Cevap3:Tavsiye edilmez. Eşleşen şaftın temas yüzeyi, iç yuvarlanma yolu görevi görmek ve hızlı rulman aşınma arızasını önlemek için aynalı süper kaplama ile HRC60–64 su verme sertliğine ulaşmalıdır.
