Kendini hizalayan rulo rulmanları, rulman eksenine açı olarak eğimli iki yollu iç halka, ortak küresel yollu dış halka, küresel rulolar, kafesler veBazı tasarımlarda, ayrıca iç rehber halkalar veya merkez halkalar.
Çoğu küresel rulo rulmanı, çok ağır radyal yükleri ve ağır eksenel yükleri taşımalarını sağlayan iki sıra rulo ile tasarlanmıştır.daha düşük radyal yüklere uygun ve neredeyse hiç eksenel yük yokBunlar ayrıca "barrel roller bearings" veya "Tonnenlager" olarak da adlandırılır ve tipik olarak 202 ve 203 serisinde mevcuttur.
Lagerin iç tasarımı ISO tarafından standartlaştırılmamıştır, bu nedenle farklı üreticiler ve farklı seriler arasında değişir.
>İç veya dış halkalarda yağlama özellikleri
>Orta flens
>Kılavuz halkası veya merkez halkası
>Entegre mühürler
>Kafes
Küresel rulo rulmanlarının dış boyutları ISO tarafından standart ISO 15'te standartlaştırılmıştır:1998Küresel rulo rulmanlarının bazı yaygın serileri şunlardır:
213 serisi Kendini düzenleyen rulo rulmanı
222 serisi Kendini düzenleyen rulo rulmanı
223 serisi Kendini düzenleyen rulo rulmanı
230 serisi Kendini düzenleyen rulo rulmanı
231 serisi Kendini düzenleyen rulo rulmanı
232 serisi Kendini düzenleyen rulo rulmanı
238 serisi Kendini düzenleyen rulo rulmanı
239 serisi Kendini düzenleyen rulo rulmanı
240 serisi Kendini düzenleyen rulo rulmanı
241 serisi Kendini düzenleyen rulo rulmanı
248 serisi Kendini düzenleyen rulo rulmanı
249 serisi Kendini düzenleyen rulo rulmanı
|
Yükleme Numarası
|
Sınır Boyutları ((mm)
|
Temel yük değerleri ((kN)
|
Sınırlayıcı Hızlar ((rpm)
|
Kütle ((Kg)
|
|
IKG
|
d
|
D
|
B
|
Dakika
|
Kr
|
Kor.
|
Yağ
|
Petrol
|
(Yaklaşık)
|
|
22205
|
25
|
52
|
18
|
1
|
36.5
|
36
|
6,500
|
10,000
|
0.186
|
|
22206
|
30
|
62
|
20
|
1
|
49
|
49
|
5,700
|
8,800
|
0.287
|
|
22207
|
35
|
72
|
23
|
1.1
|
69.5
|
71
|
4,900
|
7,500
|
0.446
|
|
22208
|
40
|
80
|
23
|
1.1
|
79
|
88.5
|
4,300
|
6,600
|
0.526
|
|
22209
|
45
|
85
|
23
|
1.1
|
82.5
|
95
|
3,800
|
5,900
|
0.584
|
|
22210
|
50
|
90
|
23
|
1.1
|
86
|
102
|
3,500
|
5,300
|
0.63
|
|
22211
|
55
|
100
|
25
|
1.5
|
118
|
144
|
3,200
|
4,900
|
0.808
|
|
22212
|
60
|
110
|
28
|
1.5
|
115
|
147
|
2,900
|
4,500
|
1.15
|
|
22213
|
65
|
120
|
31
|
1.5
|
143
|
179
|
2,700
|
4,200
|
1.5
|
|
22214
|
70
|
125
|
31
|
1.5
|
154
|
201
|
2,500
|
3,900
|
1.55
|
|
22215
|
75
|
130
|
31
|
1.5
|
166
|
223
|
2,300
|
3,600
|
1.65
|
|
22216
|
80
|
140
|
33
|
2
|
213
|
277
|
2,200
|
3,400
|
1.99
|
|
22217
|
85
|
150
|
36
|
2
|
251
|
320
|
2,100
|
3,200
|
2.49
|
|
22218
|
90
|
160
|
40
|
2
|
292
|
385
|
1,900
|
3,000
|
3.24
|
|
22219
|
95
|
170
|
43
|
2.1
|
294
|
390
|
1,800
|
2,800
|
4.1
|
|
22220
|
100
|
180
|
46
|
2.1
|
315
|
415
|
1,700
|
2,700
|
4.95
|
|
22222
|
110
|
200
|
53
|
2.1
|
410
|
570
|
1,600
|
2,400
|
7.2
|
|
22224
|
120
|
215
|
58
|
2.1
|
485
|
700
|
1,400
|
2,200
|
9.1
|
|
22226
|
130
|
230
|
64
|
3
|
570
|
790
|
1,300
|
2,000
|
11.2
|
|
22228
|
140
|
250
|
68
|
3
|
685
|
975
|
1,200
|
1,900
|
14
|
|
22230
|
150
|
270
|
73
|
3
|
775
|
1,160
|
1,100
|
1,700
|
18.1
|
|
22232
|
160
|
290
|
80
|
3
|
870
|
1,290
|
1,000
|
1,600
|
22.7
|
|
22234
|
170
|
310
|
86
|
4
|
1,000
|
1,520
|
980
|
1,500
|
28
|
|
22236
|
180
|
320
|
86
|
4
|
1,040
|
1,610
|
920
|
1,400
|
29.3
|
|
22238
|
190
|
340
|
92
|
4
|
1,160
|
1,810
|
860
|
1,300
|
36.6
|
|
22240
|
200
|
360
|
98
|
4
|
1,310
|
2,010
|
820
|
1,300
|
44
|
|
22244
|
220
|
400
|
108
|
4
|
1,580
|
2,460
|
730
|
1,100
|
60.4
|
|
22248
|
240
|
440
|
120
|
4
|
1,940
|
3,100
|
660
|
1,000
|
81.7
|
|
22252
|
260
|
480
|
130
|
5
|
2,230
|
3,600
|
610
|
930
|
106
|
|
22256
|
280
|
500
|
130
|
5
|
2,310
|
3,800
|
560
|
860
|
112
|
|
22260
|
300
|
540
|
140
|
5
|
2,670
|
4,350
|
510
|
790
|
141
|
E türleri, CCW33 türleri, CAW33 türlerini içeren IKG'den küresel rulo rulmanları.Genellikle C3'te açıklık.
Kendini düzene sokan rulo rulmanı uygulaması:
> Şanzıman
> Rüzgar türbini
> Sürekli dökme makinesi
> Malzeme taşımacılığı
> Pompa
> Mekanik fanlar ve üfleyiciler
> Madencilik ve inşaat ekipmanları
> Morluk ve kağıt işleme ekipmanları
> Deniz tahrik ve açık deniz sondajı
> Otoyol dışı araç
- Evet. - Evet.
Kendini hizalayan rulo rulmanı

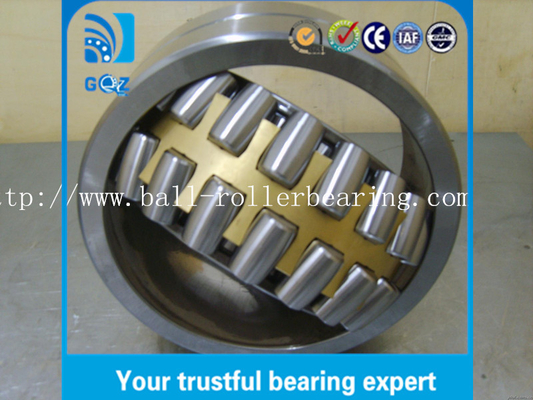

Temel olarak, her biri çeşitli takasları sunan, kendi kendine hizalayıcı rulo rulmanlarının çeşitli ortak tasarımları vardır.kromlu çelik, ve seramik (silikon nitrit (Si3N4)). Bir hibrit top rulman, seramik toplar ve metal yarışları olan bir rulmandır.Size genel kendi kendine uyumlu rulman rulman 22205 CAW33C3 için malzeme göstereceğiz .
GCr15: İç, dış halka ve rulo gövdesini taşımak için temel malzeme
Yüksek karbon kromlu rulman çelik (GCr15) rulman halkaları ve yuvarlama elemanları için standart malzemedir, ayrıca karbon çelik ve paslanmaz çelik talep üzerine kullanılacaktır.Gcr15'in kimyasal bileşimi aşağıdaki tablodadır..
PS: Malzemenin seçimi esas olarak üretim hacmine ve yöntemine bağlıdır.Düşük hacimli üreticiler veya düşük hacimli seri genellikle işlenmiş tunç veya işlenmiş çelik kafesleri vardır.Bazı özel uygulamalar için kaplama için özel bir malzeme (örneğin titreşimli uygulamalar için PTFE kaplı silindirli delik) kabul edilir.
Çekirdekli çeliklerin kimyasal bileşimi:
Farklı ülkelerde Gcr15 malzemesi için ara tablosu:
Kafes malzemeleri:
Kafesler tipik olarak kendi kendine hizalı yuvarlakta yuvarlakları sabitlemek için kullanılır. Diğer yapı tiplerinde, belirli kafes şekline bağlı olarak yuvarlak sayısını azaltabilirler.ve böylece yük kapasitesini azaltmakKafesler olmadan, iki konveks yüzeyin birbirinin üzerine kaydırılması ile dokunma konumu dengelenir.Bir kafes ile dokunma pozisyonu eşleşen konkaf bir yüzeyde konveks bir yüzeyin kaydırılması ile dengelenirKafesli rulo rulmanları, 18. yüzyılın ortalarında John Harrison tarafından kronograf üzerine yaptığı çalışmaların bir parçası olarak icat edildi.Kafesli rulmanlar, savaş zamanındaki çelik kıtlıkları sırasında, değiştirilebilir bardaklara bağlı bisiklet tekerlek rulmanları için daha sık kullanıldı.
* Çelik kafes
Genel olarak, HF veya CRC kafesleri basınçlı çelik kurdele kafesleri ve basınçlı çelik snap kafesleridir.
| Çelik sınıfı |
Kimyasal bileşim (%) |
JISG 3141
SPCC |
C |
Evet. |
M |
P |
S |
Ni |
Kr |
| <0.12 |
- |
<0.5 |
<0.04 |
<0.045 |
- |
- |
* Bakır kafes
Kimyasal özelliği nedeniyle, çoğunlukla küçük ve orta boyutlu rulmanlar ve nispeten yüksek sıcaklıkta bazı çalışma ortamları için kullanılır.
* Naylon kafes
Naylon kafesinin kendi kimyasal özelliği olan tunç kafese benzer şekilde, esas olarak -40 ila +125 derece çalışma ortamı sıcaklığı için kullanılır.Popüler matrail PA66 ve alıcı cam lif takviye seçebilirsiniz.Güç ve esnekliği artırmak için.
Çelik ve tunç kafesle karşılaştırıldığında, daha iyi bir hassasiyete ve hafif bir ağırlığa sahiptir.
Otomobil arabası için modern ışıklandırma talebi.
Toz koruyucu ve mühür halka
* Toz koruyucu
SPCC, kalkanlar için ana malzemedir ve AISI-300 gibi karbon çelik ve paslanmaz çelik, talep üzerine kullanılabilir.
* Mühür yüzüğü
NBR, kullandığımız standart mühürleme malzemesidir. Floro karbon, silikon ve teflon mühürlemeleri ise genellikle yüksek sıcaklıklar için belirlenir.
| Ray malzemeleri |
ASTM D1418 Adı |
Sıcaklık aralığı |
Sertlik |
Özellikleri |
Sınırlama |
| (A kıyısı) |
| Nitril butaduen kauçuk |
NBR |
-40°C~ 120°C |
40-90 |
Düşük sıkıştırma |
Yüksek sıcaklık koşulları için uygun değildir.
Güneşe maruz kalma ve kimyasalların korozyonu yok |
| Yüksek esneklik |
| Yüksek korozyon direnci |
| Yüksek yağ direnci |
| Silikon kauçuk |
MQ/PMQ
VMQ/PVMP |
- 70°C~200°C |
25 - 80 |
Yüksek sıcaklığa dayanıklılık |
Düşük yüzey aşınma performansı ve çatlak direnci, daha yüksek aşınma direnci |
| Kurutma direnci |
| Güneş ışığına direnç |
| Ozonya karşı yaşlanma direnci |
Hidrojenlenmiş
(nitril-butadien kauçuk) |
HNBR/NEM |
- 35°C~ 65°C |
50-90 |
Isı direnci
Yüksek esneklik
Kimyasal direnci |
Yüksek sıcaklık koşulları için uygun değildir ve güneşe maruz kalmaktan ve kimyasalların korozyonundan kaçınmalıdır. |
| Fluor kauçuk |
FKM/FPM |
- 28°C~200°C |
50-95 |
Yüksek sıcaklığa dayanıklılık
Belirli bir kimyasal direnci
Petrol ürünlerine korozyon direnci |
Düşük sıcaklıkta çalışma koşulları için uygun değildir. |
| ACM kauçuk |
ACM Kauçuk |
- 18 yaşında.°C~175°C |
40-90 |
Sıcak yağa daha güçlü direnç |
Su geçirmezliği zayıf; |
| Güneş ışığı ve ozon |
ultra düşük sıcaklık çalışma koşulları için uygun değildir |
| Daha yüksek çatlak direnci |
|
|
Uyarı:Florkabuk, normal çalışma koşullarında 200'den aşağı olanlarda güvenli ve zararsızdır.°C, ama sıcaklık son sıcaklığı 300'ü aşarsa duman çıkarır.°CBu, çelik borular kesmek için kullanılan alevle eşdeğerdir. Dumanın solunması gözler de dahil olmak üzere insan vücutlarına zararlıdır. Ayrıca dumanın ciltle temas etmesinden kaçınılmalıdır.
|
