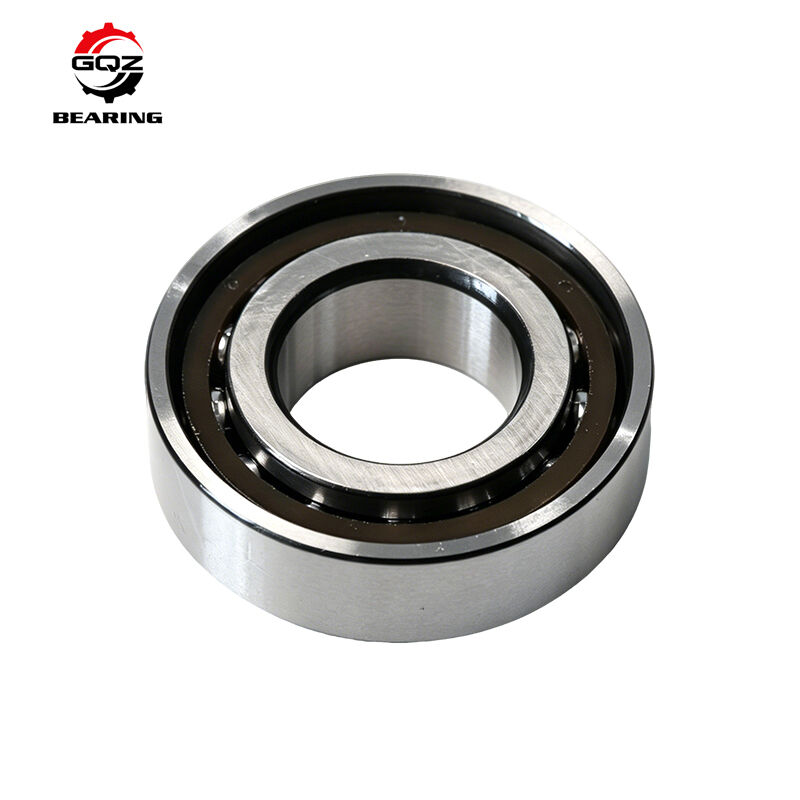

GQZ S7204CD/HC Hibrit Keramik Tek Sıralı Köşeli Temas Top Taşıyıcısı 20×47×14mm 15° Temas Köşe Açık Tipi

S7204CD/HC, süper hassasiyetli tek sıralı açılı bilyalı rulmandır.

• S: Evrensel eşleştirilebilir tasarım
• CD: 15° temas açısı, yüksek kapasiteli D iç geometrisi
• HC: Hibrit yapı, çelik iç ve dış bilezikler + elektrik yalıtım kabiliyetine sahip silikon nitrür seramik haddeleme elemanları

Açık yapı, dolaşımlı yağlamayı destekler. Kombine radyal yük ve tek yönlü eksenel yük taşır. Çift yönlü eksenel yüklere dayanmak için tek rulman sırt sırta (DB), yüz yüze (DF) veya tandem (DT) olarak düzenlenebilir. Seramik bilyalar yüksek dönüş hızında merkezkaç kuvvetini azaltır, elektrik erozyonunu engeller ve çalışma sıcaklığını düşürür. Yüksek hızlı CNC iş mili, frekans dönüştürme servo motorları, bilyalı vidalar ve kaçak akım hasarına duyarlı yüksek hassasiyetli döner ekipmanlarda yaygın olarak kullanılır.

Resmi fiyat teklifi talebiniz üzerine 24 saat içinde gönderilecektir.

Model

S7204CD/HC

Boyutlar

d20 mm, D47 mm, B14 mm

Min pah r

1 mm

Net ağırlık

yaklaşık 0.092 kg

Yapı

Tek sıralı açılı bilyalı rulman

Temas açısı

15°

Malzeme

İç/dış bilezik: GCr15 rulman çeliği; haddeleme elemanı: Si₃N₄ seramik bilyalar; işlenmiş fenolik reçine kafes

Yapı formu

Mühürsüz açık tip

Temel dinamik yük Cr

11900 N

Temel statik yük C0r

5850 N

Sınırlandırılmış hız (yağlama)

48000 rpm

Ek Bilgi

Tam boyut çizimleri ve yük verileri talep üzerine mevcuttur.

1. HC hibrit seramik haddeleme elemanları yalıtım performansı sağlar, rulman elektrik çukurlaşma korozyonunu etkili bir şekilde önler
2. 15° CD yüksek kapasiteli yapı, yüksek hızlı performansı ve yük taşıma kapasitesini dengeler
3. S evrensel eşleştirilebilir tasarım, sahadaki çeşitli çift eşleştirme kurulum modları için esnektir
4. Düşük yoğunluklu seramik bilyalar merkezkaç yükünü azaltır, tamamen çelik rulmanlardan daha yüksek sınırlandırılmış hıza ulaşır
5. Açık tasarım, uzun süreli yüksek hızlı hassas çalışma için sürekli dolaşımlı yağlamaya uyum sağlar
6. Özelleştirilebilir: P4/P5 hassasiyet sınıfı, birden fazla ön yük sınıfı, OEM lazer işaretleme, özel yüksek hızlı gres

• Yüksek hızlı dikey ve yatay işleme merkezi ana iş milleri
• Değişken frekanslı servo motorlar ve jeneratör döner şaftları
• Hassas bilyalı vida sabit uç destek tertibatları
• Yüksek hızlı taşlama makineleri ve otomasyon hassas şanzıman üniteleri
• Kaçak elektrik akımı ve elektrik korozyonu riskiyle karşı karşıya kalan döner ekipmanlar

25 yıllık profesyonel rulman üreticisi, ürünler dünya çapında ihraç edilmektedir.

Seramik bilyaların yuvarlaklığı ve yüzey kalitesi üzerinde sıkı denetim.

Yüksek hassasiyet gereksinimlerini karşılamak için ultra hassas yarış yolu süper bitirme.

Eşleştirme düzeni ve ön yük seçimi için 24 saat teknik destek.

Makine distribütörleri için bol stok.

Hassas boyutlar ve kararlı hizmet performansı.

GCr15 bilezik söndürme ve tavlama sertlik denetimi

Silikon nitrür seramik bilyaların boyut sıralaması ve yüzey kusuru tespiti

Yarış yolu yüzeyleri için hassas süper bitirme

Temas açısı, iç boşluk ve dönme titreşimi testi

S7204CD/HC hibrit seramik açılı bilyalı rulmanlara ihtiyacınız varsa:

Aşağıdaki destekleri almak için sorgulama gönderin:

• 24 saat içinde hızlı fiyat teklifi
• DB/DF eşleştirilmiş set çözümü danışmanlığı
• İsteğe bağlı hassasiyet sınıfı ve ön yük seçimi
• Rekabetçi fabrika doğrudan fiyatı
• Tam veri sayfaları ve resmi teklif için satış ekibimizle iletişime geçin.
