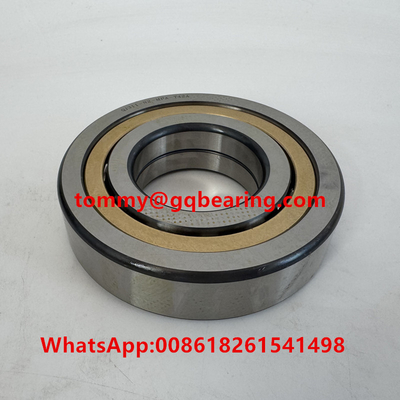

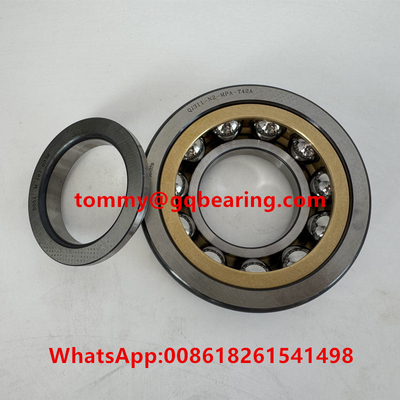

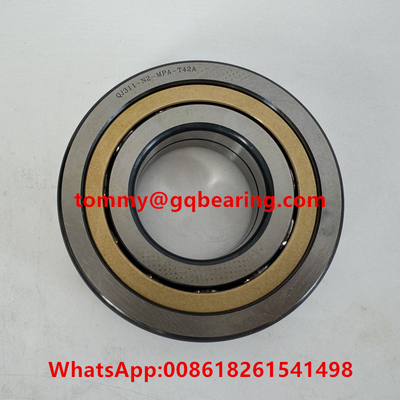

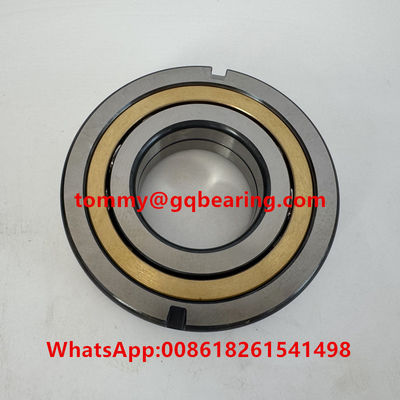

TDört noktalı temas küre yataklarının kısa açıklaması:
Dört noktalı top rulmanlarıbir tür ayırılabilir rulman veya iki yönlü eksenel yüklere dayanabilen açısal temas küre rulmanıdır. İç ve dış yarış yolları çapraz kesiminde şeftali şeklindedir.Hiçbir yük ya da saf bir radyal yük olduğunda, çelik topu ve yüzük dört noktalı temas halindedir.
Boyut Çizimi
|
QJ311-N2-MPA-T42A |
d
|
55 mm |
D
|
120 mm |
C
|
29 mm |
| Temel dinamik yük, radyal |
133000 N |
Temel statik yük,radyal
|
108000 N |
r
|
0.03941.000 mm |
r1
|
0.02360.600 mm |
ds
|
10-32 UNF |
G
|
0.17724.500 mm |
d4
|
1.1654 in29.600 mm |
S1
|
0.7205 in18.300 mm |
S
|
0.5000'e kadar.12.700 mm |
a)
|
0.1220 in3.100 mm |
b
|
0.0591 içinde1.500 mm |
D1
|
1.755944.600 mm |
F
|
0.1575 in4.000 mm |
UC serisi yastık blok rulmanları:
UC200 Serisi: UC201, UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
UC300 Serisi: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
UCF 200 Serisi: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
UCF 300 Serisi:UCF305,UCF306,UCF307UCF308,UCF309,UCF310,UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
