Tek sıra açılı temas yatakları

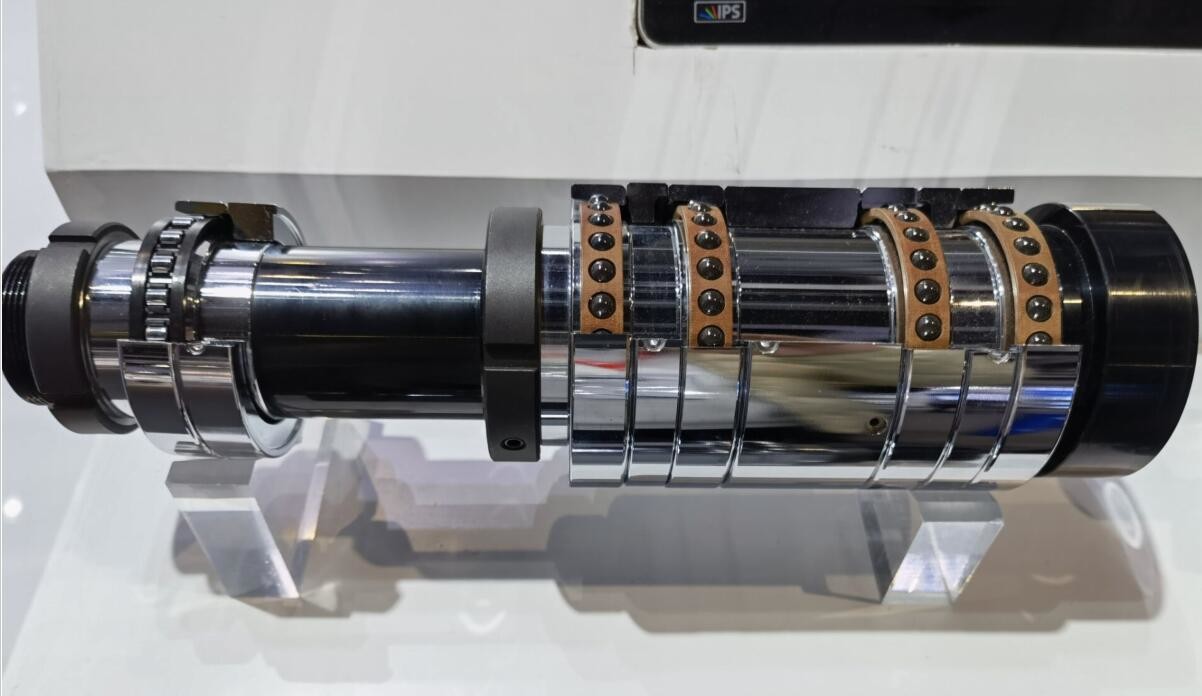

Tek sıra açılı temas küre rulmanları yalnızca bir yönde aksel yükü taşıyabilir.Çünkü yuvarlak eleman yükünün etki hattı ve radyal yükün etki hattı aynı radyal düzlemde değildir., bir iç aksel kuvvet bileşeni üretilir, bu nedenle çiftler halinde kurulmalıdır. Tek sıra açılı temas topu rulman yapısı: 1. Ayrı açılı temas küre rulmanları Bu tür bir rulmanın kod adı S70000. Dış halka pistinde kilit yoktur ve iç halka, kafese ve top montajından ayrılabilir, böylece ayrı olarak monte edilebilir.İç çapı 10 mm'den daha az olan bu miniatür rulman türleri çoğunlukla jiroskop rotorlarında kullanılır, mikro motorlar ve dinamik denge, gürültü, titreşim ve istikrar için yüksek gereksinimlere sahip diğer cihazlar. 2Ayrılamaz açılı temas top rulmanları Bu tür rulmanın halka kanalı kilitlidir, bu nedenle iki halka ayrılamaz. 1Bağlantı açısı α=40°, daha büyük eksen yükü taşımak için uygundur; 2 Temas açısı α=25°, çoğunlukla hassaslıklı spindle rulmanları için kullanılır; 3En çok büyük boyutlu hassas rulmanlar için kullanılan temas açısı α = 15°.
